Шаровая опора. Назначение, устройство, диагностика

Шаровая опора. Назначение, устройство, диагностика

Мы уже писали о возможных причинах и признаках неполадок ходовой части автомобиля. Теперь поговорим о том, что такое шаровая опора и какие функции выполняет эта небольшая, неприметная деталь подвески. Неопытный взгляд заметит ее не сразу, но она играет очень важную роль, без нее управление автомобилем просто невозможно.


Как понять, что нужна замена шаровой на Рено Логан

Во-первых, устанавливаем автомобиль на ровную площадку, либо над ямой. Второй вариант наиболее предпочтительный, в идеале, конечно, использовать подъемник, но и даже яма есть ни у каждого. Суть заключается в том, чтобы разгрузить подвеску, а именно поддомкратить переднее колесо.

Теперь надо качать его из стороны в сторону, шаровая определяется в вертикальной плоскости. Конечно, бывает, что ее «шаткость» видна и в горизонтальной, но такое бывает достаточно редко. Люфта пальца быть не должно, это логично.

Вообще, первым предпосылками может стать стук в передней подвеске, который проявляет себя как на мелких кочках, так и на больших ямах.

Большая часть водителей поручает диагностику шаровой опоры автослесарям. Но есть основания считать самостоятельную диагностику более надёжной. Мастер может спешит, не уделить должного внимания проверке узла и просто оказаться не компетентным. Ответственность за результат ДТП в полной мере несет автовладелец.

Признаки износа шаровой опоры:

  • Стук в области подвески при движении на маленьких скоростях по неровной дороге с выбоинами.
  • Скрип и скрежет возле ступицы в момент поворота авто.
  • Виляние передних колес при езде по ровному дорожному покрытию.
  • Неравномерный износ протектора.

Шаровая опора: устройство, неисправности и проверка

В любом автомобиле, шаровая опора является важнейшим элементом подвески, выход, из строя которого сопровождается, как правило, серьезным ремонтом, особенно если поломка произошла на дороге. Начинающим, да и не только водителям, следует помнить, что любая неисправность, связанная с шарниром, ведет за собой массу неприятностей, хорошо, если вы заметите проблему еще перед поездкой. Ведь на скорости, «облом» шаровой, может легко привести к опрокидыванию машины, с более серьезными последствиями.

Читайте так же:
Как в Логане открывается капот?

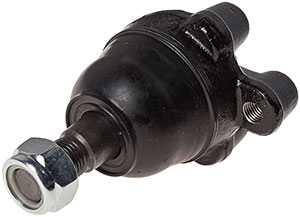

Шаровая опора на фото

Шаровая опора на фото

Помните, что с учетом расположения шаровой, её обрыв приводит к развороту колеса наружу, то есть автомобиль попросту сядет «на брюхо».

Просто пример, к чему может привести поломка шаровой.

Простой пример, к чему может привести поломка шаровой.

Устройство шаровой опоры

У большинства автомобилей шарниры имеют некоторые отличия, у кого-то визуальные или даже конструктивные различия. Приведем только наиболее встречающийся тип, из чего они состоят:

1. Корпус, внешняя овальная часть «чаши», которая, как правило, изготавливается из дешевых, но прочных сортов стали.

2. Вставка, та часть, которая содержится внутри основной «чаши», она выполнена уже из более качественной и износостойкой стали, способна переносить удары.

3. «Яблоко», элемент, который принимает на себя большую часть нагрузки. Для понимания – это металлический (цельный) шар, к которому приваривается «палец».

4. «Стопорник», своеобразное кольцо, которое обеспечивает надежную фиксацию «яблока» в «чаше».

Устройство

Устройство

5. Наконечник, он же «палец», элемент соединяющий опору с колесом.

6. Пыльник, его предназначение, как понимаете, это защита от грязи, песка, влаги и т.д.

7. Резьба пальца. Благодаря ей, опора и «цапфа» колеса надежно скреплены.

8. Пластина с отверстиями – фланец. Деталь, которая обеспечивает крепление опоры на рычаг.

Раньше, когда детали были в дефиците, умельцы восстанавливали опоры собственноручно. Однако сейчас такая практика уходит в небытие, ведь стоимость и надежность нового шарнира куда выше, чем восстановленных деталей.

Признаки неисправностей

С учетом такой серьезной роли этого элемента на подвеску автомобиля, каждый водитель должен следить за состоянием агрегата и регулярно проводить профилактику. Желательно это делать в специализированных сервисах, а не в кустарных условиях. Чтобы определить реальную проблему, необходимо серьезно повозится и снять массу комплектующих, которые связаны с шаровой. Конечно, есть определенные признаки неисправностей, которые могут только свидетельствовать о какой-то проблеме, но не стоит полагаться только на них.

Читайте так же:
Как проверить уровень заряда контроллера PS4?

Осмотр агрегатов – это обязательное «занятие» водителя перед поездками, особенно на длительное расстояние.

Сейчас приведем только небольшой перечень признаков, которые могут указать на направление поиска неисправности. Итак:

• При наездах на небольшие препятствия, к примеру, «лежачие полицейские», ямы, «горбы», отчетливо слышится стук подвески. О чем это свидетельствует? Вполне возможно, что причина скрывается в расшатавшемся «пальце» либо слишком малом количестве смазки. Вариантов по большему счету масса.

Кстати, по поводу возникающего стука, но уже в зимнее время, есть небольшая оговорка. С учетом холодных температур, смазка в самой шаровой может застыть и соответственно первое время после поездки, может доноситься этот звук. Если спустя 5-8 минут, звук так и не прошел, значит, проблема не в холоде.

Проверка

Проверка

• Второй «симптом» заключается в появившемся люфте, когда при движении колесо словно заваливается на бок. Это очень опасно и почти всегда свидетельствует о появлении люфта наконечника. Лучше не откладывать с заменой в таком случае, потому что машина может просто завалиться.

• Следующий признак со стопроцентной вероятностью не может свидетельствовать о проблемах с шаровой, однако должен насторожить водителя. Речь идет о неравномерном стирании шины.

• Менее встречающийся «симптом» — это когда при повороте руля, особенно на маленьких скоростях, появляется скрежет или даже скрип.

Обратите внимание, если вы заметили даже один из таких признаков, немедленно отправляйтесь на сервис, потому что игнорирование проблемы, окажется еще плачевней.

Причины выхода из строя?

О том, какие признаки помогут определить неисправность, уже разобрались, теперь стоит выяснить, а что в принципе может повлиять на сокращение срока эксплуатации шаровой или вовсе выходу её из строя? Итак, факторы, которые приблизят «смерть» шарнира:

1. Повреждение пыльника. Что это в принципе такое? По-простому – это обычная резинка, конусовидной формы, которая защищает металлические и не только детали, от попадания грязи и тому подобного. Проверяйте периодически состояние пыльника, ведь если образовалась даже небольшое отверстие, через него с легкостью попадет грязь, песок, реагенты, что сократит жизнь опоры.

Читайте так же:
Как заглушить автозапуск Старлайн а92?

Особое внимание уделяйте состоянию пыльников в жаркое время и в холода, когда резина подвергается большему воздействию.

Порванный пыльник шаровой Лада Ларгус

Порванный пыльник шаровой Лада Ларгус

2. Неаккуратная езда или же езда по плохим дорогам, бездорожью. Вообще ямы, «горбы», прочие неровности они только приближают конец. У нас в стране эта проблема актуально, как нигде. Поэтому не стоит доверять производителям, что шаровая опора проходит 50 000 – 80 000 км, зачастую, этот срок вдовое, а то и трое меньше.

3. После выработки смазки, металлические детали взаимодействуют напрямую, что соответственно сокращает срок жизни. Поэтому следите за уровнем смазывающей жидкости и по возможности добавляйте её.

Смазка на шаровой

Смазка на шаровой

4. Классическое и банальное стачивание «пальца». Редко, но детали, купленные у проверенных производителей, после длительной работы изнашиваются, наконечник стачивается и в определенный момент, может просто «выскочить из гнезда».

Лопнул палец шаровой опоры

Лопнул палец шаровой опоры

Проверка. Способы.

Способов проверки опоры достаточное количество, однако, не все они предназначены для самостоятельной проверки, зачастую требуется специализированное оборудование, подъемники и тому подобное. Но, есть пару методов, которые обычно используют «гаражные мастера». Итак, как правило, «затестить» подвеску куда проще:

1. Первый способ:

— ищем эстакаду или смотровую площадку, потому что понадобится доступ к днищу;

— зажимаем «ручник», включаем «нейтраль» и «клиним» задние колеса. Подойдут даже кирпичи.

— поочередно поднимаем то правую, то левую переднюю сторону автомобиля. Беремся за две точки на колесе – вверх и низ шины. Затем пробуем раскачать колесо в вертикальной плоскости. Если слышится даже небольшой люфт, срочно меняйте опоры, выезды на дорогу в таком случае опасны.

2. Второй способ менее трудоемкий, однако, необходимо иметь специальное приспособление, такое как штангенциркуль или глубиномер. Вам необходимо забраться под машину и измерять глубину между торцом «яблока» и контрольным отверстием. Какие именно размеры должны быть, обычно указывается в руководстве к машине. Но, всегда можно найти данные по модели в интернете.

Читайте так же:
Какое масло заливать в двигатель Лада Веста?

К примеру, для отечественных ВАЗ, расстояние (глубина) не должна быть более 12 мм. В противном случае, необходимо заменить деталь.

О выборе шаровых опор

Как уже говорилось выше, важнейшей деталью опоры является шаровый палец. Именно от его долговечности зависит надёжность подвески в целом. Поэтому требования к качественным пальцам весьма серьёзные:

  • хороший шаровый палец должен быть сделан из высоколегированной стали;
  • поверхность пальца (но не шара) в обязательном порядке должна быть закалена;
  • палец и остальные детали опоры должны быть изготовлены по методу холодной высадки и только после этого подвергнуты термической обработке.

Перечисленные выше нюансы технологического процесса весьма затратны, поэтому используют их только крупные производители шаровых опор, коих на отечественном рынке не так много. Перечислим их:

Опоры «Белмаг»

Опоры «Трек»

Опоры «Кедр»

Опоры «Lemforder»

Продукция этих четырёх фирм пользуется у владельцев ВАЗ 2106 неизменно высоким спросом. Здесь же следует отметить, что в настоящее время рынок буквально завален поддельными шаровыми опорами для вазовской классики. К счастью, узнать подделку довольно просто: она стоит в два раза дешевле того же «Трека» или «Кедра». Но экономить на такой важнейшей детали категорически не рекомендуется.

Как определить состояние шаровой опоры самостоятельно?

Перед началом определения исправности шаровидной подпорки следует подготовить следующее:

1. подъемник/домкрат или найти гараж со смотровой ямой;

2. монтировку такого размера, чтобы плоская сторона легко проходила между цапфой и целевой деталью;

3. прочную подпорку, которая влезет между нижней точкой обшивки подпорки, поверхностью пола;

4. набор ключей для откручивания гаек (размер, вид подбирается согласно варианту выполнения шарнирного элемента ходовой);

5. съемное устройство шаровидных подпорок (тип выбирают с учетом модели машины).

Желающим узнать, как устроена шаровая и проводится ее диагностика, следует помнить, что реализация операций на мягкой почве небезопасна. Работы необходимо выполнять, используя твердые поверхности.

Последовательность осуществления самостоятельной проверки

Сначала выполняют визуальное обследование узла. Если на этом этапе повреждения не обнаружены, следует реализовать следующий алгоритм:

Читайте так же:
Когда начали выпускать газ 2410?

1. Поднятие автомобиля и установка подпорки. Колесо должно свободно вращаться в воздухе.

2. Проверка наличия люфта колесного диска. Нужно взяться руками за покрышку и пошатать ее. Лучше пробовать это при разных углах поворота колеса. Если элемент шатается, следует перейти к следующей проверочной фазе.

3. Окончательная проверка фиксации колесного диска. Необходимо вставить плоскую сторону монтировки между целевой деталью и цапфой. В случае исправности узла шатания быть не должно.

Признаком поломки считается, если скрипит рулевая система по ходу проворачивания руля. При наличии подъемника можно выполнить демонтаж шаровидной подпорки для более детальной проверки.

Как проверить шаровую опору

При возникновении симптомов неисправности шаровой опоры, стоит воспользоваться услугами сервиса или же провести самостоятельную проверку. Правда, без подъемника или домкрата не обойтись.

  1. Осмотр. Визуальное состояние может многое сказать о положении запчасти: трещины в пыльнике – явный признак засоренности узла.
  2. Покачивание. Если визуальных дефектов не найдено, стоит взяться за края колеса и качать его вертикально. Нужно отметить, что поломка будет проявлена только в определенном положении, поэтому лучше, если кто-то будет поворачивать руль. Опять же, люфты могут говорить и о других проблемах.
  3. Проверка монтировкой. Плоский конец монтировки заносится в щель между рычагом и поворотной цапфой: если давить на рукоять можно проверить наличие люфта или щелчков, которые легко передаются в рукоять.

В некоторых моделях для этого предусмотрены диагностические отверстия, через которые легко измерить износ. И все же стоит отметить, что окончательный диагноз может осуществляться при извлечении опоры. Достаточно пошевелить наконечник в стороны и убедиться в наличии люфта. Своевременное диагностирование опор очень важно, так как это может обезопасить от происшествий в дороге.
