Как работает автоматическая коробка передач

История свидетельствует о том, что изобретена АКПП была где-то в тридцатых годах ХХ столетия. С самого появления такой трансмиссии принцип работы автоматической коробки передач практически не поменялся, но в зависимости от времени и тех или иных технических требований постоянно дополнялся. Благодаря таким дополнениям и появились АКПП, отличающиеся своими вариантами, моделями. У разных производителей они имеют и различные технические характеристики.

При отличительных характеристиках у всех АКПП остается один принцип работы. Это обуславливается тем, что они имеют практически одинаковое устройство, если не учитывать некоторые небольшие нюансы.

Российский рынок показывает положительную динамику в продаже машин с автоматической трансмиссией. Уже четвертый год подряд доля автомобилей с АКПП превышает 50%.

Стоит отметить, что положительная тенденция отмечается не только на российском, но и на западном рынке. Например, в США автомобилей с автоматической коробкой передач больше, чем с механической. А вот в Европе дела обстоят немного иначе: жители ЕС предпочитают механическую коробку автомату. Эксперты связывают это с особой скрупулезностью европейцев, а также дополнительным налогом на АКПП в некоторых странах Еврозоны.

Трансмиссии стали намного умнее. Автоматические коробки уже не такие прожорливые, они могут работать в разных режимах, включая экономный. К тому же большая часть автоматических коробок работает в паре с системой «типтроник». Она позволяет переключать скорости в ручном режиме, приближая работу трансмиссии к механической коробке. Наконец, разрабатываются новые экономичные роботизированные АКПП. Они имитируют работу механики и учитывают массу сторонних факторов, снимая большую часть задач с самого водителя.

Эти факторы являются определяющими для российского потребителя. Возможно, в 2020 г. доля продаж машин с автоматической КПП перейдет порог 60%.

В чем особенности эксплуатации типтроника?

0 15 Февраля 2016

• В чем особенности эксплуатации типтроника?
• Что такое типтроник?
• Как правильно пользоваться типтроником?
• Плюсы и минусы типтроника

За годы развития автомобилестроения было много попыток совместить механическую и автоматическую КПП. Появились трансмиссии, называемые полуавтоматическими, в которых к ручной коробке пытались добавить элементы автоматической. Современные АКПП с функцией ручного управления имеют свои особенности. Статья посвящена этому виду трансмиссий: в чем их преимущества и недостатки, как пользоваться типтроником.

Что такое типтроник?

Для того чтобы ездить на автомобиле в разных режимах, была изобретена трансмиссия. С её помощью передается крутящий момент от двигателя к колесной группе. На современных автомобилях устанавливаются механические и автоматические коробки передач. Водители, стремящиеся контролировать свою машину, выбирают механическую КПП, на автоматической предпочитают ездить женщины и новички. Для того чтобы на автомобилях с АКПП можно было управлять динамикой при торможении, поворотах, ускорении, переключать на пониженную передачу, была добавлена функция типтроник. Всего этого лишена обычная коробка-автомат.

Что такое типтроник? Многие автолюбители ошибочно считают, что это отдельный агрегат, представляющий собой новую трансмиссию. Но это не так. Сначала система стала применяться для спортивных автомобилей. Понятие «типтроник» было запатентовано фирмой Porsche, которая выпустила в 1990 году автомобиль с АКПП, имеющей возможность управлять передачами вручную.

В обычном режиме действиями автоматической коробки руководит бортовой компьютер. Переход на ручное управление не означает, что можно будет механически переключать передачи путем нажатия на педаль сцепления. Это всего лишь электронная имитация работы МКПП в упрощенном виде, не требующая от водителя специальных навыков и опыта вождения.

При переходе в режим типтроник компьютер продолжает осуществлять контроль за действиями водителя: в электронном блоке управления (ЭБУ) автомобиля начинает работу специальная программа. Анализируя поступающие команды в зависимости от действий водителя, программа подключает определенные алгоритмы. Если при этом компьютер посчитает, что в данный момент такое переключение опасно для двигателя, он игнорирует поступившую команду.

Как правильно пользоваться типтроником?

Все автомобили, оснащенные АКПП с типтроником, ничем не отличаются от обычной коробки-автомат:

— оснащены двумя педалями – тормоза и акселератора.

— имеют те же положения ручки акселератора – «D», «N», «R», «P».

— если эксплуатация машины осуществляется в обычном режиме «D», то все действия контролирует бортовой компьютер, но с помощью типтроника водитель имеет возможность при необходимости выбрать сам нужную передачу.

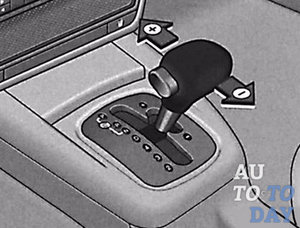

Как пользоваться типтроником? Осуществляется переключение с помощью рычага выбора диапазонов (РВД), когда он находится в режиме «D». В этот момент ручку следует перевести в специальный паз, имеющий обозначения «+» и «-». Для повышения передачи используется «+», а для понижения, соответственно, «-».

Выключение режима типтроник выполняется обратным перемещением рычага в положение «D». Все перемещения ручки отображаются на дисплее управления. Некоторые модели автомобилей вместо специальной ниши на РВД оснащены «лепестком», который расположен на рулевом колесе. С его помощью осуществляется ручное управление, путем нажатия кнопок на нем. Для повышения передачи нужно тянуть правый рычажок «+» к рулю, для понижения – левый рычажок «-».

Если водитель продолжительное время не пользуется подрулевыми лепестками, бортовой компьютер сам переводит коробку в режим автомата. Если автомобиль тормозит, то система также автоматически понизит передаточное число. Повторный старт будет происходить лишь на первой передаче. Это удобно на светофорах, так как не нужно постоянно задумываться о переключении скоростей, управляя машиной вручную. В режиме типтроник компьютер продолжает контролировать действия водителя, отменяя команды, которые способны нанести вред двигателю или коробке. К примеру, если машина остановилась при включенной первой скорости, блок управления не даст заглохнуть мотору.

В некоторых автомобилях предусмотрены спортивная и зимняя программы. При использовании спортивной в режиме типтроник, ЭБУ позволяет водителю держать высокие обороты при каждой передаче. Это дает возможность получить максимальную отзывчивость автомобиля при ускорении и обгонах. Зимняя программа позволяет избежать пробуксовки на скользком дорожном покрытии.

Плюсы и минусы типтроника

Система типтроник завоевывает все большую популярность. На современных автомобилях почти повсеместно устанавливаются коробки-автомат с ручным управлением. Причиной этого являются следующие преимущества типтроника:

— водитель всегда имеет возможность перейти в ручной режим управления в экстренных ситуациях, например, при торможении двигателем, позволяя вручную понизить передачу. Это может помочь избежать заноса на скользкой трассе;

— системой удобно пользоваться при обгоне, не давая возможности автомату перейти на более высокую передачу;

— если автомобиль оснащен зимним режимом, то система типтроник дает возможность трогаться по скользкой дороге со второй передачи, тем самым позволяя избежать пробуксовки;

— хотя автоматические коробки не любят бездорожья, переключаясь в ручной режим управления, можно ездить по неровным дорогам, «сглаживая» некоторые неровности покрытия;

— все модели, имеющие типтроник, оснащены встроенной системой защиты, которая следит за ручным переключением и не допускает ситуаций, где возможно повреждение двигателя. На МКПП такая функция отсутствует;

— экономнее расход бензина по сравнению с обычной АКПП, хотя с механической коробкой бензина расходуется еще меньше;

— оптимальное решение для водителя, который хочет ездить на машине с автоматом, но иметь возможность ручного управления.

Давайте рассмотрим и обратную строну медали – недостатки типтроника:

— за счет добавления функции ручного управления увеличились размеры трансмиссии и ее вес;

— передачи переключаются с некоторой задержкой. Например, на автомобиле Ауди она составляет 0,1 секунды, а на Порше достигает 0,7 секунды.

Функция типтроник дает дополнительные возможности опытному водителю управлять динамикой автомобиля, при этом сохраняются все преимущества АКПП. Благодаря этому многие противники коробки-автомат стали её приверженцами.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что лучше вариатор или автомат

Разница между опытом вождения транспортных средств, оснащенных CVT, и транспортных средств с AT очевидна для некоторых людей. Для некоторых вождение транспортных средств с вариатором является более вялым, спокойным.
С AT ощущается вождения автомобиля в виде его ускорения, ощущений переключений, в то время как в случае вариатора оно отсутствует. Тем не менее вариаторные трансмиссии совершенствуются с каждым годом.

CVT не имеет возможности ручного переключения передач, что очень важно для людей, которые любят переключать передачи и ощущать автомобиль. Некоторые производители предоставляют в своих автомобилях « спортивный » режим, который программирует CVT для имитации переключений.

Когда дело доходит до покупки транспортного средства, у людей есть определенные предпочтения. При сравнении CVT и AT очевидно, что автомобили с CVT более экономичны в плане расхода топлива и более плавны в управлении. Но так как вариатор имеет сложную систему, двигателю трудно произвести больший крутящий момент. На сегодняшний день есть множество моделей с вариаторами и AT и каждый водитель может выбрать то, что больше подходит именно под его стиль вождения и задачи.

Видео «АКПП с типтроником»

В этом видео рассказывается о коробках автомат, оснащенных функцией ручного управления.

• Все о подрулевых лепестках переключения передач
• Плюсы и минусы коробки-робота
• Сравнение вариаторной коробки передач с автоматической

Как увеличить ресурс и срок службы коробки-автомат

Прежде всего, необходимо вовремя проходить техническое обслуживание! Своевременно меняйте масло и фильтр, рекомендованные производителем в установленные сроки или в соответствии с пробегом. Однако, следует учитывать и условия эксплуатации: экстремальный климат, частая езда в пробках или полной загрузке. В таких случаях замену можно проводить в два раза чаще.

Помните, что АКПП достаточно сложный и дорогой узел и его ремонт или даже замена обойдется в копеечку. Поэтому профилактика и своевременное обслуживание – именно то, что доктор (производитель) прописал. Если же вас убедить не удалось, то для сравнения загляните в прайсы автосервисов и посмотрите на сколько отличаются цены на услуги по диагностике и профилакте от работ по ремонту коробки автомат.

Услуги СТО по диагностике и ремонту АКПП

Поиск станций технического обслуживания на CarBook

Кроме того, следует руководствоваться некоторыми правилами при эксплуатации авто с автоматической коробкой-передач, а именно:

• после запуска двигателя не стоит сразу же двигаться с места. В АКПП тоже есть масло, которое (особенно в холода) не успевает достигать рабочей температуры и не выполняет своих функций;
• большинство коробок-автоматов «заточены» под размеренную езду и не любят агрессивную, которая может привести к увеличению зазоров между муфтами фрикционных дисков и в дифференциале;
• никогда не переключайте селектор АКПП во время движения;
• старайтесь не перегружать АКПП (если вас попросят кого-то отбуксировать – лучше вежливо отказать);
• не допускайте пробуксовки (кстати, пробуксовка без видимых причин может свидетельствовать о малом количестве масла в коробке);
• в случае поломки лучше вызвать эвакуатор (хотя некоторые специалисты и утверждают, что буксировка на 50 км со скоростью в 50 км/ч допустима для моноприводных авто, лучше не рисковать).

Современные автоматические коробки передач зарекомендовали себя как вполне надежные узлы автомобилей. При должном обслуживании и правильной эксплуатации они способны, не доставляя особых хлопот, прослужить достаточно долго. Бережно относитесь к своему автомобилю в целом и АКПП в частности, и они отлично прослужат вам, обеспечив достойный комфорт и безопасность передвижения.

В коммунизм на автомате: как разрабатывали АКП в СССР

В конце прошлого века отечественные автомобилисты воочию встретили невиданные доселе автомобильные опции – электроприводы зеркал и стёкол, кондиционеры и автоматические трансмиссии, которые в наше время стали привычной обыденностью даже в бюджетном сегменте. Но любопытно то, что подобные «навороты» встречались и на советских легковушках! Сегодня мы расскажем об истории появления и технических особенностях АКП на советских легковых автомобилях.

Начало

Е ще в тридцатые годы в СССР начали серьезно заниматься гидромуфтами и гидротрансформаторами, для чего в Ленинграде было создано Бюро Гидравлических Редукторов.

В дальнейшем работы по гидропередачам велись на заводе ЗИС, где в 1949-м сформировали бюро гидравлических агрегатов. Здесь работали над ГМП для всех типов автомобилей, которые выпускал завод — легковушек, автобусов и даже грузовиков. Кроме того, разработкой гидромеханических трансмиссий в конце сороковых годов активно занимались и специалисты Научно-исследовательского автомобильного и автомоторного института (НАМИ). Однако на тот момент в СССР еще не было готового варианта полностью автоматической коробки передач, которую можно было бы выпускать серийно и оснащать ею легковые автомобили.

Made in USA, адаптировано в СССР

В начале пятидесятых годов автоматическая трансмиссия получила распространение на многих американских моделях: покупатели в США с энтузиазмом восприняли возможность упростить управление машиной и повысить уровень комфорта, избавившись от необходимости самостоятельно переключать передачи.

Поскольку горьковские инженеры изначально ориентировались на конструкцию автомобилей из США, а первые модели ГАЗ являлись лицензионными копиями легковушки и грузовика Ford, было принято решение внедрить АКП на новых моделях Горьковского автозавода — в частности, будущей Волге.

Ведь преимущество подобных трансмиссий на ГАЗе поняли задолго до внедрения автомата: еще на автомобиле ЗИМ механическую коробку передач оснастили гидромуфтой, которая находилась между маховиком и обычным сцеплением. Гидромуфта позволяла водителю представительского седана затормозить и впоследствии тронуться без выключения сцепления и передачи, что заметно облегчало управление автомобилем и повышло плавность хода. Однако такая «полуавтоматическая» коробка не могла сравниться с настоящей АКП, конструкцию которых горьковчанам нужно было разработать достаточно быстро. Для этого решили использовать чужие наработки – выбор был сделан в пользу американских.

Еще не автомат, уже не просто механика: в трансмисии ЗИМ появилось интересное новшество – гидромуфта. Она позволяла реже пользоваться сцеплением.

С этой целью были закуплены несколько сделанных в США автомобилей разных марок, оснащенных автоматом — в частности, Ford Customline, Dodge Coronet и Plymouth Savoy.

Но еще до этого в СССР занимались гидромеханическими коробками передач (ГМП) для легковых автомобилей – к примеру, в НАМИ для установки на Победу разработали трансмиссию Д2, а на экспериментальном минивэне НАМИ-013 стояла коробка передач НАМИ-ДК. Однако агрегаты эти были слишком «сырыми» и на момент работ по будущей Волге ГАЗ М-21 находились в стадии доводки.

Именно поэтому в Горьком разобрали и тщательно изучили трёхступенчатую трансмиссию Ford-O-Matic, которую для Ford в 1950 году разработала специализированная американская компания BorgWarner. Правда, скопировать «один в один» фордовскую коробку не получилось хотя бы по той причине, что она была рассчитана на шести- и восьмицилиндровые двигатели, в то время как будущая «двадцать первая» должна была оснащаться 2,5-литровым четырехцилиндровым мотором мощностью всего 70 л.с. Именно поэтому новая коробка получила другие передаточные числа. Интересно, что ГМП ГАЗ-21 в обычном режиме Д (движение) использовала лишь вторую и третью передачи, а первая включалась принудительно в режиме П (пониженный), который нужно было использовать для преодоления крутых подъемов и спусков.

Америка говорит «да» или ваша лучшая покупка: компания Ford не стеснялась, рекламируя свою новинку – автоматическую трансмиссию

Необычной трансмиссией оснастили небольшое количество Волг первых выпусков — в двух партиях было собрано около 1 500 экземпляров ГАЗ М-21 с ГМП. Вскоре от этой затеи отказались в пользу обычной трехступенчатой механики – эту историю «автоматического провала мы рассказывали в отдельном материале. Главным образом, дело было в том, что из-за дефицита специального масла типа ATF и довольно низкого уровня технической культуры коробки довольно быстро выходили из строя, хотя конструктивно они были достаточно надежными, что подтвердили как испытательные пробеги прототипов Волги, так и эксплуатация серийных автомобилей при соблюдении технического регламента.

Издание второе и третье: трансмиссии ГАЗ-13/ГАЗ-14

В дальнейшем данную конструкцию с некоторыми доработками использовали на «номенклатурной» Чайке ГАЗ-13 и двух поколениях Волг-«догонялок» с «чайковским» силовым агрегатом.

ГАЗ-13 была интересна как двигателем V8, так и трехступенчатым «автоматом» с гидротрансформатором

Американские мотивы заметны не только во внешности, но и в конструкции ГАЗ-13

Поскольку V-образная «восьмерка» Чайки была почти втрое мощнее двигателя Волги, автомат потребовал изменения передаточных чисел планетарной части и коэффициента трансформации у гидротрансформатора. Кроме того, ГДТ Чайки уже охлаждался жидкостью, в то время как на ГАЗ-21 из-за небольшого объема системы охлаждения пришлось остановиться на «воздушном» варианте. Передачи переключались с помощью двух многодисковых сцеплений и двух ленточных тормозов – переднего (второй передачи) и заднего (первой передачи и заднего хода).

ГМП ГАЗ-13 была разработана советскими конструкторами с «оглядкой» на американские «автоматы»

Отличительной технической особенностью ГМП ГАЗ-13 было наличие муфты свободного хода, которая позволяла мягкое переключение с первой на вторую передачу без рывков. Однако из-за наличия такого дополнительного элемента на включенной первой передаче Чайка не тормозила двигателем, что вынудило конструкторов предусмотреть на кнопочном селекторе отдельный режим Т (торможение двигателем), который нужно было включать при езде по неровной дороге или спуске с горы. На практике же данный режим несколько настораживал водителей, поскольку коробка на подъемах и спусках могла постоянно переключаться «вверх-вниз» в диапазоне скоростей 36-40 км/ч, что было чревато потерей сцепления колёс с дорогой.

Также в коробке ГАЗ-13 существовал и режим «кикдаун» (или «полный дроссель» в советской версии) — принудительное переключение на низшую передачу при резком нажатии педали в пол для более эффективного набора скорости при обгоне.

На стоянке Чайка фиксировалась не с помощью режима P, как на более современных автоматах, а центральным стояночным гаком на фланце КПП, конструкция которого была идентична таковому на коробке Chrysler Torqueflite.

Переключение режимов трансмиссии на ГАЗ-13 осуществлялось не рычагом, а кнопочным селектором (опять же, идентичным крайслеровской Powerflite), для чего были предусмотрены режимы Н (нейтраль), Д(движение), ЗХ (задний ход) и Т (торможение двигателем).
