Как правильно заливать антифриз

Как правильно заливать антифриз

Антифриз, или охлаждающая жидкость, необходим для правильного функционирования систем автомобиля. Но со временем его уровень постепенно снижается. В связи с этим у автовладельцев возникает два вопроса: можно ли долить антифриз и как это сделать? На первый сразу можно ответить положительно: это делать можно и нужно при необходимости. Однако следует учесть ряд нюансов, которые мы и рассмотрим в данной статье. Эти нюансы касаются как самой охлаждающей жидкости, так и процесса ее доливки. Чтобы информация была не просто теорией, рассмотрим некоторые моменты на примере популярной в нашей стране машины Hyundai Solaris.

Основные элементы системы охлаждения

Радиатор

Радиатор
Рисунок 4.33 Радиатор.

Представляет собой набор тонких трубок, на которые нанизаны тонкие пластины для увеличения площади поверхности, предназначенной для отвода тепла. Вся работа радиатора заключается в том, чтобы охлаждать жидкость, которая циркулирует в его трубках.

На рисунке 4.34 приведен пример участка радиатора с различными вариантами исполнения.

Варианты исполнения радиатора системы охлаждения
Рисунок 4.34 Варианты исполнения радиатора системы охлаждения.

На верхней и нижней частях радиатора могут быть бачки, к которым подсоединены верхний и нижний патрубки системы охлаждения соответственно. Если есть бачки, то в верхнем, обычно расположена горловина для заливания охлаждающей жидкости. Если бачков нет, то горловина располагается прямо на радиаторе.

Для лучшего охлаждения жидкости трубки делают плоскими и располагают рядами в шахматном порядке. Поперек трубок установлены в большом количестве тонкие латунные пластины, называемые охлаждающими ребрами, которые увеличивают поверхность охлаждения сердцевины и способствуют более интенсивной отдаче тепла от воды воздуху, проходящему через сердцевину.

В системе охлаждения закрытого типа горловину радиатора плотно закрывают специальной пробкой с двойным паровоздушным клапаном (смотрите рисунок 4.35). Воздушный клапан пробки нагружен слабой пружиной и пропускает внутрь радиатора атмосферный воздух, устраняя возможность возникновения в бачке радиатора разрежения, появляющегося при конденсации паров воды. Паровой клапан нагружен более сильной пружиной и открывается для выпуска пара только тогда, когда давление в радиаторе превышает атмосферное и доходит до 1,28—1,38 кг/см2.

Крышка радиатора
Рисунок 4.35 Крышка радиатора.

Водяной насос

Водяной насос (он же помпа) заставляет охлаждающую жидкость циркулировать по системе. Тип насоса – центробежный. Вращается насос при помощи приводного ремня, установленного на шкив коленчатого вала.

Насос представляет собой довольно простую конструкцию: вал, на одном конце которого установлена крыльчатка (показана на рисунке 4.36), а на втором – шкив для приводного ремня. Вал опирается на подшипник, установленный в крышке помпы. Зачастую корпусом для насоса служит полость или прилив в блоке цилиндров. Вода по подводящему патрубку поступает внутрь корпуса и подводится к центру вращающейся крыльчатки. При этом вода увлекается крыльчаткой, приобретает вращательное движение, под действием центробежной силы отбрасывается к стенкам корпуса и через выходной канал под напором поступает в водяную рубашку двигателя.

Водяной насос, крыльчатка
Рисунок 4.36 Водяной насос. Крыльчатка.

Вентилятор

В былые времена вентилятор устанавливался на одной оси с валом водяного насоса, жестко крепился к приводному шкиву и гнал воздух для дополнительного охлаждения радиатора постоянно, пока работал двигатель, так как привод был от коленчатого вала. Летом это, может, и хорошо, а вот зимой, когда температуры окружающего воздуха и так достаточно для охлаждения, дополнительное охлаждение не на пользу. Так же при движении на автомобиле летом, когда часто приходится стоять в пробках, а двигателю работать на низких оборотах, охлаждение будет недостаточное ввиду отсутствия нормального потока воздуха от вентилятора.

Примечание
Здесь стоит отметить важность определенного (довольно узкого) диапазона рабочей температуры двигателя вне зависимости от времени года или нагрузки при работе. Как вывод: перегрев плохо, но и переохлаждение далеко не на пользу.

Но прогресс не стоял и не стоит на месте, потому, поняв, что в постоянно «включенном» вентиляторе пользы ни зимой, ни летом нет, решили установить вентилятор с электромотором, который включается по команде датчика температуры. Удобно – автомобиль быстро прогревается, а при достижении определенной температуры, начинает работать электровентилятор. В современных автомобилях у электровентилятора еще и два режима работы: быстрый и медленный. Управляет этим электроника.

Но есть и еще один способ заставить без электроники работать вентилятор в заданных режимах работы – установить вяскостную муфту. Эта муфта приводится во вращения ремнем от шкива коленчатого вала. Вентилятор «сидит» на оси и при отсутствии надобности в нем не вращается. Как только возникает необходимость в охлаждении, муфта срабатывает и вентилятор начинает вращаться, как бы соединяясь через приводной ремень с коленчатым валом.

Термостат

Термостат — это клапан, установленный в корпус, который открывается при прогреве охлаждающей жидкости до нормальной рабочей температуры. Пример устройства и работы термостата приведен на рисунке 4.37. Система охлаждения двигателя устроена так, что имеет два круга обращения – малый и большой. Когда клапан термостата закрыт, охлаждающая жидкость при помощи водяного насоса циркулирует только в пределах головки и блока цилиндров, таким образом она быстро прогревается (малый круг). По мере прогрева охлаждающей жидкости, в частности, и двигателя в целом, начинает открываться клапан термостата, пуская охлаждающую жидкость циркулировать через радиатор – большой круг.

Примечание
При чрезмерном перегреве охлаждающей жидкости мощность двигателя и его экономичность снижаются. Если же охлаждающая жидкость, а следовательно, и двигатель, не прогреваются, то увеличивается конденсация топлива, вызывающая смывание смазки со стенок цилиндров и разжижение ее в картере, а также возрастают тепловые потери, что ведет к снижению мощности двигателя и увеличению расхода топлива.

Читайте так же:
Какие машины собирают в Костанае?

Работа термостата
Рисунок 4.37 Работа термостата.

Принцип работы системы

Принцип функционирования системы охлаждения двигателя (и бензинового, и дизельного) весьма прост и основан на целенаправленной циркуляции охлаждающей жидкости. Охлаждающая жидкость, забирая тепло у деталей двигателя (в рубашках охлаждения), под воздействием давления, создаваемого водяным насосом, начинает циркулировать по системе, осуществляя теплообмен.

Первоначально движение жидкости осуществляется при закрытом термостате по малому кругу, то есть без работы радиатора. Это делается для того, чтобы убыстрить процесс прогрева двигателя и доведения его до рабочей температуры. После возврата жидкости в рубашки охлаждения процесс циркуляции продолжается.

большой и малый круги системы охлаждения

В том случае, когда температура достигает высоких показателей (в пределах 100 градусов), открывается термостат, и охлаждающая жидкость начинает двигаться по большому кругу, заходя в радиатор. Это сразу же остужает двигатель, ибо в систему охлаждения поступает жидкость, ранее не использовавшаяся (находившаяся в радиаторе). Сам радиатор охлаждается потоком атмосферного воздуха.

При дальнейшем нагреве двигателя (например, в летний период), когда жидкость не успевает остывать до необходимого температурного уровня, специальное устройство автоматически включает электрический вентилятор («ленивец»), дополнительно охлаждающий радиатор и частично двигатель. Вентилятор работает до достижения необходимого уровня температуры жидкости, и специальное устройство выключает его. Механический вариант вентилятора, соединенный с коленвалом ременной передачей, работает в постоянно действующем режиме.

При необходимости (например, в холодное время года) охлаждающая жидкость через открытый кран отопителя заходит в «печку», где с помощью радиатора, с одной стороны, дополнительно остывает, отдавая избыточное тепло, а с другой, — обогревает воздух в салоне автомобиля.

Устройство

Рассматривая конструкцию, по которой создана система охлаждения двигателя внутреннего сгорания, можно заметить, что здесь практически отсутствует бак, в котором происходит хранение жидкости. В данном случае такой элемент конструкции не нужен, потому что жидкость постоянно находится в каналах/полостях ДВС и радиаторе.

Хотя бачок все же присутствует — его называют расширительным. Главная задача этой детали — комфортный залив рабочей жидкости в систему, а также возможность залива дополнительного количества жидкости, если ее герметичность по тем или иным причинам нарушена.

На картинке ниже можно посмотреть на устройство системы охлаждения двигателя.

Радиатор системы охлаждения

Начнем ознакомление с водяного насоса, именуемого в народе «помпой». Это своеобразная мельница, в которой жидкость циркулирует по каналам ДВС под давлением. Конечной целью данной конструкции является проход воды через полости, расположенные в блоке мотора. Последние, исходя из компоновки двигателя автомобиля, могут быть разными.

Именно в цилиндрах присутствует максимально высокая температура, которая передается на другие детали. При отводе тепловой энергии охлаждается блок цилиндров, но сам антифриз нагревается. Соответственно, работа системы охлаждения двигателя обеспечивает выполнение простых физпроцессов, позволяющих уравнять температуру. Далее рабочая жидкость протекает по другим узлам мотора и проникает в радиатор.

С конструктивной точки зрения, радиатор охлаждения двигателя являет собой решетку, образованную из большого количества небольших вертикальных каналов, на поверхности которых находятся поперечные пластины. Устройство радиатора охлаждения двигателя может быть разным, исходя из того, насколько большой объем двигателя и насколько часто ему приходится набирать обороты.

Естественно, в спортивных моторах радиатор двигателя имеет увеличенные размеры. Возрастает и площадь обдува.Из чего состоит радиатор охлаждения двигателя? Большого количества сот, монтажных креплений, а также бачка, в который заливается антифриз. Он постепенно стекает вниз, в результате чего происходит охлаждение. В конструкции предусматривается наличие емкости снизу, которая снова передает антифриз в водяной насос.

Радиатор системы охлаждения

Радиатор системы охлаждения двигателя эффективно справляется со своей задачей благодаря большому количеству каналов. Обеспечение качественного результата его работы также гарантируется за счет постоянного обдува корпуса воздушным потоком. Именно поэтому деталь практически всегда монтируется на «морде» авто.

Но даже этого порой может оказаться недостаточно, особенно тогда, когда транспортное средство находится в неподвижном состоянии. Поэтому с целью охлаждения дизельного двигателя (как и бензинового, в целом) используется специальный вентилятор. Он закреплен между мотором и радиаторным узлом, помогая усилить циркуляцию воздушной массы.

Чтобы гарантировать надежную работу системы, надо убедиться в исправном состоянии радиатора. Многие задаются вопросом — как проверить радиатор охлаждения двигателя? Сделать это достаточно просто — нужно быть уверенным в отсутствии повреждений каналов, а на асфальте должны отсутствовать следы течи из-за разгерметизации.

Проверять радиатор охлаждения двигателя надо перед каждой поездкой. Невыполнение этого требования может привести к детонации мотора, приводящей к невозможности восстановить его работоспособность.

Выше мы разобрались с тем, из чего состоит система охлаждения двигателя большинства транспортных средств. Но есть также и другая функция, которую выполняет система — это прогрев силового агрегата. Несмотря на ее противоречивость названию, при эксплуатации авто в зимнее время низкая температура сильно затрудняет процесс запуска мотора.

Низкая температура на улице

Охлаждение двигателя происходит немного хуже из-за мороза и повышенной влажности, топливо распыляется более проблематично, а технические жидкости страдают от повышения вязкости. Чтобы гарантировать нормальный принцип работы системы охлаждения двигателя, придется быстрее ее разогреть. Достичь требуемого эффекта позволяет работающий термостат. Он блокирует попадание антифриза в радиаторные соты.

Минуя данный узел, она перетекает опять в водяной насос, нагревая цилиндры. Термостат самостоятельно совершает подачу антифриза при достижении температуры 70-80 градусов Цельсия (исходя из настроек блока управления и компоновки силового агрегата). Патрубок, открытый в процессе разогрева, сразу же закрывается.

Последним прибором, благодаря которому работает схема охлаждения двигателя, является температурный датчик. Его обычно устанавливают в салоне транспортного средства. Водитель постоянно получает актуальную информацию о температуре мотора в режиме реального времени. При отклонении показателей от нормы владелец авто сможет быстро принять меры по локализации и ремонту поломки.

Читайте так же:
Какой автомат стоит на Ниссан Альмера Классик?

Практика показывает, что система охлаждения дизельного двигателя наиболее часто выходит из строя в связи с нарушением герметичности. В такой ситуации температура сразу повышается, потому что антифриза в системе становится меньше, и имеющегося объема недостаточно для полноценной работы.

Радиатор системы охлаждения

Какие функции выполняет система охлаждения?

  • UA
  • RU
  • EN

(044) 499-78-78

(044) 237-11-54

Региональные

  • UA
  • RU
  • EN
  • Главная
  • Дизельные генераторы
  • Руководство по установке
  • Охлаждение двигателя

Электростанции FG WILSON

Некоторые дизельные двигатели имеют воздушное охлаждение, но большинство из них охлаждается путем циркуляции жидкого хладагента через масляный охладитель, если он установлен, и через полости в головке блока цилиндров двигателя. Горячий хладагент выходит из двигателя, охлаждается и проходит обратно через двигатель. Обычно устройства охлаждения бывают либо типа хладагент — воздух (радиатор), либо типа хладагент — холодная вода (теплообменник).

В большинстве установок общего типа хладагент охлаждается в установленном на генераторном агрегате радиаторе, через рабочую камеру которого с помощью вентилятора, приводимого в действие двигателем, продувается воздух. В некоторых случаях используется дистанционно установленный радиатор, охлаждаемый вентилятором с электродвигателем. Там, где имеется возможность использования чистой холодной проточной воды вместо радиатора может использоваться теплообменник; в этом случае хладагент циркулирует через теплообменник и охлаждается проточной водой.

Важным преимуществом системы охлаждения с радиатором является ее автономность. Если в результате бури или каких-либо других факторов произойдет перебой в сетевом питании, это может привести также к перебоям в подаче воды м нарушению работы генератора, охлаждаемого проточной водой.

Независимо от того, установлен ли радиатор на генераторном агрегате, или дистанционно, необходимо обеспечить доступ к системе охлаждения для ее обслуживания. Для надлежащего обслуживания крышка заливной горловины радиатора, дренажные краны системы охлаждения и регулятор натяжения ремня вентилятора должны быть легко доступны оператору.

Радиатор, устанавливаемый на генераторе
Монтируемый на генераторе радиатор устанавливается перед двигателем на раме. См. рисунок 9.1. Вентилятор, приводимый в действие двигателем, прогоняет воздух через рабочую камеру радиатора, охлаждая жидкий хладагент, текущий через радиатор.

Устанавливаемые на генераторе радиаторы могут быть двух типов. Один используется с охлаждающим вентилятором, монтируемым на двигателе. Вентилятор приводится в действие при помощи ременной передачи от шкива коленчатого вала. Положение кронштейна вентилятора, шпинделя вентилятора и ведущего шкива регулируется относительно коленчатого вала для обеспечения необходимого натяжения ремня. Лопасти вентилятора заходят за кожух радиатора, который имеет зазор для обеспечения наклона при регулировке натяжения ремня.

Другой тип радиатора, устанавливаемого на генераторе, состоит из собственно радиатора, вентилятора, ведущего шкива и регулируемого промежуточного шкива для регулировки натяжения ремня. Вентилятор монтируется с неподвижным центром в кожухе и минимальным зазором для обеспечения характеристик высокой эффективности. Ведущий шкив вентилятора, промежуточный шкив и шкив коленчатого вала точно выровнены и объединены ремнями в трех точечную систему. В этом втором типе радиатора, монтируемом на генераторе, обычно используется вентилятор с крыльчаткой и близко установленным кожухом.

Необходимые комбинации радиатора и вентилятора обеспечиваются фирмой F.G.Wilson и поставляются вместе с генераторным агрегатом. Параметры расхода воздуха для охлаждения генератора фирмы F.G.Wilson приведены в таблице технических характеристик. Воздух для охлаждения радиатора должен быть относительно чистым во избежание закупорки рабочей камеры радиатора. Необходимую очистку воздуха, поступающего в помещение, должна осуществлять система фильтров. Тем не менее, если воздух в месте установки содержит высокую концентрацию пыли, пуха, древесных опилок или других материалов, использование выносного радиатора, расположенного в чистой среде, может решить проблему закупорки рабочей камеры радиатора.

Рекомендуется, чтобы выходящий воздух из устанавливаемого на генераторе радиатора проходил непосредственно наружу через воздуховод, который соединяет радиатор с отверстием в наружной стене. Для уменьшения длины воздуховода двигатель должен располагаться как можно ближе к этой стене. Если воздуховод имеет слишком большую длину, то более экономичным решением будет использование выносного радиатора. Сопротивление выходящего потока воздуха и входных отверстий не должно превышать величину допустимого статического давления вентилятора.

При подключении радиатора, устанавливаемого на генераторе, к выпускному воздуховоду необходимо подобрать переходник. Длина гибкого воздуховода (из резины или другого подходящего материала) от радиатора до неподвижного выпускного трубопровода необходимо должна обеспечить виброизоляцию и свободу перемещения между генераторным агрегатом и неподвижным трубопроводом.

Радиатор, установленный на генераторе для выпуска воздуха через наружную стену

Рисунок 9.1 Радиатор, установленный на генераторе для выпуска воздуха через наружную стену

Выносной радиатор
Выносной радиатор с вентилятором, приводимым в действие электродвигателем, может устанавливаться в любом удобном месте на удалении от генераторного агрегата. См. рисунок 9.2. Конструкция выносного радиатора имеет много полезных особенностей и преимуществ, которые обеспечивают большую гибкость при установке генераторного агрегата в зданиях. Более эффективный кожух Вентури и вентилятор обеспечивают существенное снижение затрат мощности на охлаждение двигателя. Вентилятор может приводиться в действие двигателем, управляемым термостатом, который потребляет энергию от генератора только в момент потребности в охлаждении двигателя. Выносной радиатор может располагаться снаружи здания, где сопротивление воздушного потока мало и температура окружающего воздуха обычно ниже температуры воздуха в генераторной, в результате чего обеспечивается большая эффективность при меньшем размере радиатора, а шум вентилятора не проникает в здание.

Выносные радиаторы должны подключаться к системе охлаждения двигателя с помощью трубопровода с хладагентом, включающего гибкие секции между двигателем и трубопроводом.

Выносной радиатор, подключенный к системе охлаждения двигателя

Рисунок 9.2 Выносной радиатор, подключенный непосредственно к системе охлаждения двигателя

Читайте так же:
Какая Разболтовка на Ниссан Санни N14?

Система выносной радиатор/теплообменник
Другой тип системы с выносным радиатором использует теплообменник. См. рисунки 9.3 и 9.4. В данном применении теплообменник выполняет функции промежуточного звена для изоляции системы с хладагентом двигателя от высокого гидростатического напора хладагента выносного радиатора. Насос двигателя заставляет циркулировать хладагент через двигатель и теплообменник.

Отдельный насос обеспечивает циркуляцию хладагента между выносным радиатором и резервуаром теплообменника.

Теплообменники также используются для охлаждения двигателя без радиатора, как описано в следующем разделе.

Выносной радиатор, изолированный от системы охлажденияТиповая установка теплообменника
Рисунок 9.3 Выносной радиатор,
изолированный от системы охлаждения двигателя
с помощью теплообменника
Рисунок 9.4 Типовая установка теплообменника

Охлаждение с помощью теплообменника
Теплообменник может использоваться там, где имеется возможность непрерывной подачи чистой, холодной проточной воды. В зонах, где чрезмерное содержание в воздухе посторонних материалов может приводить к постоянной закупорке радиатора, например, в местах где в воздухе имеются древесные опилки, логично использовать охлаждение с помощью теплообменника. Теплообменник охлаждает двигатель путем передачи тепла хладагента двигателя через элементы теплообменника холодной проточной воде. Хладагент двигателя и охлаждающая вода протекают в раздельных, изолированных друг от друга системах, каждый с помощью своего насоса и никогда не перемешиваются.

Теплообменник полностью заменяет радиатор с вентилятором. См. рисунок 9.5. Обычно он поставляется как часть генераторного агрегата и устанавливается на двигателе, хотя может устанавливаться и дистанционно. Поскольку в этом случае двигатель не используется для привода вентилятора, не происходит дополнительного расхода мощности.

Для контура проточной воды теплообменника требуется соответствующая экономичная подача холодной воды. Для необходимого поддержания рабочих условий теплообменника нужна мягкая вода. Для режима резервирования предпочтительно использовать воду из скважины, озера или водонапорной башни в отличие от воды из водопровода городской сети, поскольку последний может работать с перебоями при перерывах в электроснабжении, делая невозможным использование генератора.

Система охлаждения с теплообменником

Рисунок 9.5 Система охлаждения с теплообменником

Защита от замерзания

Если двигатель подвергается воздействию низких температур, то охлаждающая вода должна быть защищена от замерзания. В случае охлаждения с помощью радиатора в воду можно добавить антифриз. Для дизельных двигателей рекомендуется использовать антифриз на основе этиленгликоля. Он содержит замедлитель (ингибитор) коррозии, который можно впоследствии добавлять.
С этиленгликолем должен использоваться только бесцветный ингибитор.

Содержание этиленгликоля, в первую очередь, зависит от степени защиты от замерзания и температуры окружающей среды. Концентрация этиленгликоля должна быть не менее 30% для достижения защиты от коррозии и не более 67% для поддержания соответствующей теплопередачи.
Для охлаждения с помощью теплообменника антифриз выполняет только половину работы, поскольку он может использоваться только в контуре воды. Необходимо обеспечить, чтобы источник воды тоже не замерзал.

Как работает радиатор охлаждения двигателя

В процессе работы двигателя внутреннего сгорания (ДВС) температура внутри блока цилиндров может достигать 2000°С. Для того что бы двигатель работал в заданном температурном режиме его надо охлаждать, иначе силовой агрегат попросту перегреется и выйдет из строя. Поэтому охлаждение ДВС – одна из важнейших задач, которую решают конструкторы современных машин, совершенствуя и модернизируя как отдельные детали, так и всю систему целиком.

Функциональное предназначение

Главным элементом, входящим в систему охлаждения ДВС, по праву считается радиатор. Именно эта деталь позволяет эффективно и быстро приводить к заданным параметрам температуру охлаждающей жидкости (ОЖ), поддерживая необходимый режим и защищая мотор от перегрева.

Существующие в настоящее время системы охлаждения двигателя, помимо ключевых задач, выполняют целый комплекс вспомогательных функций, повышая тем самым комфорт и качество эксплуатации транспортного средства:

  • сохранение комфортного уровня температуры внутри салона при работе системы отопления, климат-контроля;
  • отвод излишков тепла от картера смазочной системы;
  • охлаждение отработанных выхлопных газов;
  • поддержание нормальных эксплуатационных параметров рабочей среды в автоматической коробке переключения передач (АКПП);

Конструктивные особенности

Радиаторы всех транспортных средствимеют приблизительно одинаковый конструктив, который состоит из следующих основных элементов:

  • верхний и нижний баки (иногда левый и правый);
  • соты из металлических пластин;
  • трубкипо которым циркулирует антифриз;
  • вентилятор;
  • крепежные детали и элементы.

Непосредственно функцию охлаждения выполняет именно сердцевина радиатора, представляющая собой систему тонких поперечных пластин, сквозь которые проложены тонкие вертикальные трубки. Жидкость, поступающая в эти трубки, расходится на множество потоков, что позволяет обеспечить ее интенсивное охлаждение и направление к мотору по замкнутому контуру.

Верхний и нижний баки радиатора совмещены с корпусом и системой трубок специальными патрубками. Нижний бачок имеет специальное устройство – краник для слива ОЖ. Еще один такой кран присутствует в конструкции рубашки мотора.

Сердцевина радиатора охлаждения двигателя бывает двух видов:

  1. Трубчато-пластинчатой. Наиболее распространенный вариант. Трубки при этом могут располагаться в шахматном порядке, под углом или в ряд. Ребра имеют либо плоскую, либо волнистую форму. Допускаются разные размеры трубок по длине.
  2. Трубчато-ленточный. Охлаждающие трубки всегда расположены в ряд. Основной материал изготовления – медь. Толщина, как правило, находится в пределах 0,05 – 0,1 мм.

Для современных автомобилейрадиаторы все чаще изготавливаются из алюминиевых сплавов, что удешевляет их себестоимость и снижает вес изделия..

Особенности функционирования

Система охлаждения двигателя работает и обеспечивает высокую эффективность отведения излишков тепловой энергии от силового агрегата в следующей последовательности:

  • Тосол (или антифриз), под воздействием специального водяного насоса, находится в постоянном движении, циркулируя по герметичному, замкнутому контуру.
  • ОЖ забирает часть тепловой энергии и отводит ее от корпуса мотора.
  • Далее жидкость направляется в радиатор, где происходит охлаждение, отвод тепла в атмосферу. На этом рабочий цикл заканчивается и повторяется вновь в той же последовательности.
Читайте так же:
Кто производит Mazda CX 5?

В целях повышения эффективности ОЖ перед корпусом радиатора установленспециальный вентилятор. Его задача – прогонять воздух, активизируя процесс охлаждения тосола или антифриза.

Поддержание радиатора в технически исправном состоянии – одно из важнейших условий эффективногофункционирования системы охлаждения, работы двигателя и автомобиля в целом.Для того что бы он служил долго и эффективно и выполнял свои задачи, надо регулярно промывать его наружную поверхность, от слоя пыли и грязи ,которые, сильно снижает эффективность его работы.

Основные составляющие жидкостной системы охлаждения

Системы эти бывают одноконтурными, двух- и многоконтурными. Устройство системы охлаждения двигателя — не сложно, в ее «стандартный перечень» входят:

  • рубашка охлаждения самого блока цилиндров;
  • рубашка охлаждения головки (или головок) блока цилиндров, обе имеют так называемые рёбра охлаждения, они – наружные, именно поэтому теория автомобиля и называет данную систему комбинированной;
  • один или несколько радиаторов охлаждения;
  • один или несколько вентиляторов принудительного охлаждения радиаторов (или радиатора, если он один);
  • жидкостный насос, который механики между собой называют водяным насосом или помпой; конструктивно является насосом центробежного типа, приводы — шестеренчатый, ременной или электрический;
  • термостат (в двухконтурных системах старого типа моторов без применения электроники);
  • расширительный бачок с крышкой не герметичной, а тарированной под определенное давление;
  • соединительные патрубки системы охлаждения двигателя;
  • теплообменник отопителя салона (или теплообменники отопителей частей салона в многозонных системах климат-контроля);
  • датчик (или датчики) температуры ОЖ;
  • электронный блок управления охлаждением, а также вентиляцией и отоплением салона.

Термостат

Система охлаждения дизельного двигателя принципиально не отличается от системы бензинового. Различия — в конструкциях, объемах, мощностях и некоторых других параметрах, но не в типе применяемого топлива.

Электровентилятор радиатора — что это такое?

like0 16 Октября 2015

  • Электровентилятор радиатора — что это такое?
  • 1. Роль электровентилятора в системе охлаждения.
  • 2. Устройство и принцип работы электровентилятора радиатора.
  • 3. Неисправности электровентилятора радиатора.

star star star star star star star star star

Электровентилятор радиатораВ современном мире система охлаждения предназначается для того, чтобы охлаждать двигатели внутреннего сгорания, которые нагреваются в результате его непосредственной эксплуатации. Так, в новых автомобилях системы охлаждения, кроме своих основных функций, выполняют и ряд других, дополнительных функций, к которым относятся: нагревание воздуха в системе вентиляции, отопления и кондиционирования; охлаждение отработанных газов, которые выходят из системы рециркуляции тех же газов; охладительная функция масла в системе смазки; охлаждение воздуха в турбонаддувной системе; охлаждение жидкости рабочей, которая находится в автоматической коробке переключения передач. Так, вид системы охлаждения напрямую зависит от способа охлаждения устройства.

В современном мире существует три основных вида систем охлаждения:

— воздушная, которая является открытой;

— жидкостная, которая является закрытой;

В жидкостной системе охлаждения от нагретых частей двигателя внутреннего сгорания тепло будет отводиться посредством потока жидкости. В воздушной охладительной системе используется поток воздуха. Ну и логично, что комбинированная система является определенным синтезом, так как объединяет воздушную и жидкостную системы.

Элетровентилятор

Бензиновые и дизельные системы охлаждения двигателей внутреннего сгорания имеют довольно схожие конструкции. Данная система имеет множество элементов, к которой относится и устройство радиатора охлаждающей жидкости, радиатор масляный, отопительный теплообменник, вентилятор радиатора, центробежный насос, а также термостат и бачок расширительный. В схему данной системы включается и «рубашка» охлаждения двигателя внутреннего сгорания. Регулирование работы охладительной системы производится посредством элементов управления.

Устройство радиатора предназначается для охлаждения нагретой охлаждающей жидкости посредством потока воздуха. Для того, чтобы увеличивать теплоотдачу в радиаторе находится особое трубчатое устройство. Кроме основного радиатора, система охлаждения может иметь и радиатор системы рециркуляции отработанных газов и масляный радиатор. Первое устройство предназначается для охлаждения отработанных газов, посредством чего происходит снижение температуры сгорания воздушно-топливной смеси, а также – образования количества оксидов азота. Работа данного устройства обеспечивается за счет дополнительного насоса рециркуляции охлаждающей жидкости, который включается в конструктивную составную охладительной системы. Масляный радиатор предназначается для охлаждения в смазочной системе масла.

Электровентилятор радиатораОтопительный теплообменник выполняет функцию, которая является противоположной к функции радиатора охладительной системы. Данное устройство нагревает весь проходящий через него воздух. Для того, чтобы функционирование теплообменника проводилось наиболее эффективно, данное устройство располагается возле выхода уже нагретой охладительной жидкости из двигателя внутреннего сгорания.

Для того, чтобы компенсировать изменения в объеме охлаждающей жидкости из-за температуры, система располагает особым расширительным бачком. Именно посредством данного устройство происходит заполнение охлаждающей жидкостью системы. Циркуляция же такой жидкости в системе происходит с помощью центробежного насоса. В просторечии данное устройства называется «помпой». Центробежный насос имеет несколько классификаций: ременной, шестерной и другие. На особых двигателях, которые оборудуются турбонаддувом, для того, чтобы наддувочный воздух охлаждался вместе с турбокомпрессором устанавливают дополнительный циркуляционный насос охлаждающей жидкости, которые подключается посредством блока управления двигателем.

Работа охладительной системы продуцируется системой управления двигателем. Современные двигатели имеют достаточно простой алгоритм, который реализуется на основе математической модели, учитывающей разные температурные параметры, которая и задает оптимальные и нормализированные условия включения и эксплуатации конструктивных элементов. Охлаждающая жидкость в самой системе имеет циркуляцию принудительного характера, которая обеспечивается центробежным насосом. В таком случае через «рубашку» охлаждения двигателя будет осуществляться движение жидкости. При всем этом будет происходить охлаждение двигателя, а также – нагревание. Направление движения жидкости в данном устройстве может быть поперечным или продольным.

ЭлектровентиляторМалый или большой круг циркуляции напрямую зависит от температуры. При пуске двигателя внутреннего сгорания данное устройство, как и охладительная жидкость являются холодными. Для того, чтобы происходил ускоренный подогрев всей системы жидкость передвигается по малому кругу, при этом минуя радиатор. Термостат в таком случае является закрытым устройством. По мере нагревания охладительной жидкости будет происходить открытие термостата, а сама охлаждающая жидкость будет продвигаться уже через радиатор по большому кругу.

Читайте так же:
Кто платит пособие до 1 5 лет работающим?

Нагретая жидкость охлаждается посредством встречного потока воздуха, проходя через радиатор. Если есть особая необходимость, то жидкость будет охлаждаться посредством воздуха от вентилятора. После такого рода охлаждения жидкость снова будет поступать в «рубашку» охлаждения двигателя. В процессе всей работы двигателя внутреннего сгорания цикл движения охладительной жидкости многократно повторяется. На автомобилях, которые имеют турбонаддув может применяться система охлаждения двухконтурная, один контур в которой будет отвечать за охлаждение двигателя, а другой будет отвечать за охлаждение нуддувочного воздуха.

1. Роль электровентилятора в системе охлаждения.

Вентилятор охлаждения двигателя являет собою устройство, которое позволяет принудительно обдувать разогретые радиатор и двигатель системы охлаждения в непосредственные моменты стоянки транспортного средства, при учете заведенного двигателя.

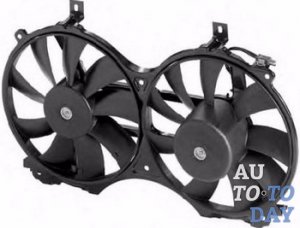

ЭлектровентиляторыЭволюционный процесс данной системы развивался посредством двух путей, следовательно в серийное производство автомобилей вышли охладительные системы двух основных типов: жидкостное и воздушное охлаждение. Устройство вентилятора используется в обоих охладительных системах, так как заключительный носитель, который рассеивает тепло, которое отводится от двигателя внутреннего сгорания, является воздух. Вентилятор в данном устройстве выполняет обеспечение постоянного и равномерного отвода тепла в атмосферу.

2. Устройство и принцип работы электровентилятора радиатора.

Существует несколько видов электровентилятора радиатора. Первое устройство носит название вентилятора с вязкостной муфтой, которые довольно редко в современном мире встречаются в легковых автомобилях. Применение данных устройств ограничивается продольным расположением двигателя внутреннего сгорания. Кроме того, электронное устройство управления постепенно сводит данные системы на нет. Единственный элемент, в котором установка подобного вентилятора будет предпочтительной, являются серьезные внедорожники, которые предназначаются для форсирования водных преград. В таком случае электроника боится воды, в тот момент как вискомуфта является герметичной.

Электровентилятор радиатораИной вариант вентилятора являет собою электрический привод, который включает в себя электронный блок управления электронным двигателем, а также температурный датчик охладительной жидкости, само устройство электрического двигателя и реле задействования вентилятора. В современных транспортных средствах в большинстве случаев устанавливаются два датчика, посредством которых фиксируется температура охладительной жидкости. Первый датчик встроен в патрубок и располагается на выходе из радиатора, а другое устройства наоборот – встроен в патрубок, но уже на выходе из двигателя внутреннего сгорания. В данной вариации управление вентилятором будет происходить посредством разницы показаний двух вышеуказанных датчиков.

При непосредственном управлении устройством могут использоваться и датчик частоты вращения коленвала и расходомер воздуха. Показания данных датчиков нужны для того, чтобы предопределить режим работы электродвигателя. От всех датчиков сигналы будут передаваться на электронный блок управления, посредством которого будет активировано реле включения охладительного вентилятора двигателя, а также будет регулироваться скорость вращения крыльчатки.

Более старые системы охлаждения не имели электронный блок управления, вследствие чего функцию задействования электродвигателя выполнял особый термовыключатель. В просторечии ошибочно принимают данное устройство за температурный датчик. Тем не менее, датчик температуры в большинстве случаев устанавливается в корпусе блока цилиндров. С данного устройства будет подаваться сигнал непосредственно на шкалу в салоне автомобиля. Это связано с тем, что более важной для измерения является температура, которая царит в достаточной близости от камеры сгорания.

ЭлектровентиляторУстройство термовыключателя реагирует на изменение температуры охладительной жидкости в радиаторе. Данное устройство настраивается на одну определенную температуру включения и выключения. Если же температура будет переваливать за допустимый, например, максимум, то цепи питания вентилятора будет замкнутой посредством смыкания контактов в устройстве термовыключателя. Электрический двигатель, на который подается ток, приводит крыльчатку к вращению. В тот момент, когда температура снизится до нижнего предела, контакты разомкнутся, а сам вентилятор остановится.

3. Неисправности электровентилятора радиатора.

Неисправность вентилятора охлаждения радиатора станет неминуемой причиной того, что температура охлаждающей жидкости, которая находится в двигателе внутреннего сгорания, вырастит в разы. Если же автомобилист заметил передвижения стрелки показателя температуры в красной зоне, то можно останавливаться и проверять работоспособность вентилятора самостоятельно.

Для диагностирования такого рода вентилятора, достаточно просто поднять капот и проверить лопасти крыльчатки. На вискомуфте вентилятор будет двигаться всегда, следовательно, если автомобилист заметит любое вращение, то скорее всего, причиной перегрева послужит поломка иного компонента охладительной системы, такой как термостат. Признак выхода из строя вискомуфты– это слишком заниженная скорость вращения вентилятора при эксплуатации автомобиля на высоких оборотах.

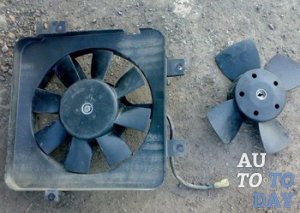

Электровентилятор ВАЗЕсли в транспортном средстве применяется вентилятор электрический и его работа происходит при явном перегревании, то следует отсоединить разъем непосредственно от термовыключателя, который вкручивается, зачастую, в нижнюю часть бокового бачка охладительного радиатора. После этого следует замкнуть два гнезда штекера посредством небольшого куска проволоки. В этот момент устройство вентилятора принудительно должно заработать.
