Принцип работы и устройство кондиционера

Принцип работы и устройство кондиционера

Вы удивитесь, но кондиционер работает очень просто. Для сравнения: достаточно капнуть на кожу воду, пока она испаряется, вы ощущаете холод. Принцип устройства бытового кондиционера такой же: хладогент, циркулируя, охлаждается и нагревается. Разбираемся, как работает кондиционер в квартире, что такое сплит-система и из чего она состоит.

Кондиционер иначе называется сплит-системой (от англ. split — разделение). Он состоит из двух блоков: наружного и внутреннего. Первый крепится на стене со стороны улицы, второй — в помещении. Вместе они составляют замкнутую систему движения хладагента — рабочего вещества кондиционера.

Части сплит-системы

Внешний и внутренний блок сплит-системы (кондиционера)

Основные узлы кондиционера

компрессор. Сжимает хладагент, который в процессе сжатия нагревается, и поддерживает его движение по холодильному контуру;

конденсатор. Радиатор, находящийся в наружном блоке. В нём газообразный фреон,охлаждаясь за счет обдува уличным воздухом, конденсируется до жидкого состояния;

дросселирующее устройство. Понижает давление, уменьшая температуру хладагента;

испаритель. Радиатор, находящийся во внутреннем блоке. Противоположен по принципу действия конденсатору: в нем фреон при повышении температуры испаряется;

вентиляторы. Обеспечивают теплообмен внутреннего и внешнего блоков кондиционера с окружающей средой;

медные трубки, по которым циркулирует хладагент.

Устройство наружного блока

Наружная часть кондиционера размещается на стене со стороны улицы. Это позволяет обеспечить отведение тепла из помещения и снизить уровень шума в нем. Наружный блок состоит из нескольких базовых частей:

вентилятор. В простых моделях имеет одну скорость вращения. Дорогие варианты предполагают несколько скоростей либо плавную регулировку;

конденсатор. В домашних кондиционерах используются конденсаторы воздушного охлаждения;

компрессор. Встречаются классические роторные и двухроторные. Вторые отличаются практически полным отсутствием вибраций.;

дросселирующее устройство. В домашних кондиционерах имеет вид капиллярной трубки или электронного расширительного вентиля;

плата управления. Во внешнем модуле встречается лишь на инверторных кондиционерах.

Устройство внутреннего блока

Внутренний блок — часть сплит-системы, которая располагается в комнате. В него входят:

декоративная передняя панель корпуса. За ней скрываются воздушные фильтры и испаритель (теплообменник).

фильтр грубой очистки. Сетка, которая ловит на входе во внутренний блок крупные частицы: шерсть, волосы, пыль;

фильтры тонкой очистки;

вентилятор. В отличие от вентилятора наружного блока, как правило, имеет несколько скоростей;

Читайте так же:
Как уменьшить расход топлива на ваз?

испаритель. Представляет собой медную трубку с алюминиевым оребрением;

горизонтальные жалюзи. Подвижные элементы блока, которыми можно управлять при помощи пульта. Они направляют поток воздуха в нужную сторону по вертикали;

вертикальные жалюзи. Почти во всех бытовых сплит-системах их можно регулировать лишь вручную. Направляют воздушный поток по горизонтали;

блок управления. В защищенном пластиковом боксе установлена плата управления, к которой подключены пусковые элементы двигателей и датчиков;

индикаторная панель. Располагается на передней панели кондиционера и демонстрирует состояние работы оборудования;

дренажная ванночка. Лоток, в который стекает конденсат с поверхности теплообменника. Затем конденсат отводится в канализацию или на улицу по дренажной трубке.

Внутренних блоков в квартире можно установить несколько. При этом они могут быть подключены к одному наружному блоку.

Принцип работы кондиционера

Основа процесса — особенность жидкостей поглощать тепло при испарении и отдавать его при конденсации. В кондиционере циркулирует хладагент, который в зависимости от температуры и давления меняет агрегатное состояние, то есть становится то газом, то жидкостью.

Четыре базовых узла – компрессор, конденсатор, дросселирующее устройство и испаритель – объединены между собой трубками, создающими холодильный контур, внутри которого движется хладагент.

Принцип работы кондиционера

Принцип работы кондиционера

Из испарителя в компрессор поступает газообразный хладагент с низкой температурой. В компрессоре производится сжатие газа, одновременно повышаются и давление, и температура газообразного хладагента. Далее горячий хладагент под большим давлением поступает в конденсатор.

В конденсаторе газ остывает, т.к. обдувается потоком более холодного воздуха и превращается в жидкость, отдавая тепло. А выходящий из конденсатора воздух нагревается за счет тепла, отданного сжатым хладагентом.

Далее хладагент поступает в дросселирующее устройство. На этом участке он несколько теплее атмосферного воздуха, находится в жидком состоянии и под высоким давлением. В процессе прохождения через дросселирующее устройство давление хладагента резко снижается. Это сопровождается понижением его температуры.

В завершении цикла хладагент возвращается в испаритель, где на него воздействует комнатный воздух. Хладагент вновь становится газом, забирая тепло из комнаты. И такой цикл повторяется до тех пор, пока кондиционер включен.

Как избежать поломок?

Пожалуй, одна из самых сложных проблем при работе сплит-системы – это не успевший перейти в газ хладагент. Из испарителя жидкость попадает на вход компрессора, а поскольку жидкость – несжимаемое вещество, происходит гидроудар. Основная причина поломки – в загрязнении фильтров внутреннего блока, засорении тополиным пухом поверхности конденсатора внешнего блока. Поэтому нужна профилактика: регулярная очистка и плановые осмотры специалистом.

Читайте так же:
Как правильно долить антифриз в машину?

Если соблюдать простые правила, сплит-система прослужит долгие годы, обеспечивая надежное и безупречное кондиционирование воздуха.

Быстрые способы заделать трещины

При небольших повреждениях или засорах применяется так называемый внутренний ремонт. Принцип работы в этом случае достаточно прост – снятый радиатор необходимо просушить, после этого засыпать порошковое химическое средство (так называемый герметик) и залить горячей водой. При взаимодействии с жидкостью порошок разбухнет и закроет трещины в радиаторе.

Фото герметика для внутреннего ремонта радиатора кондиционера авто, xado.ua

В применении такого метода есть и недостаток – элементы порошка, которые плохо схватились, могут попасть в систему и забить ее. Чаще всего это случается с дешевыми смесями, которые способны больше навредить, чем помочь.

На фото - порошок для ремонта трещин радиатора автокондиционера, alus.by

Второй способ – наружный ремонт. Выполняют его с помощью холодной сварки или эпоксидного клея. Места радиатора, у которых есть утечка или повреждения необходимо перед выполнением работ зачистить, и только затем нанести выбранный состав. Данный способ хорош тем, что позволяет заделать довольно большие трещины. В этом случае на место протечки накладывают пластину, вырезанную из жести. Этот способ очень эффективный и действенный, хотя занимает немного больше времени.

Ремонт радиатора кондиционера автомобиля — что может сломаться?

like0 08 Сентября 2015

  • Ремонт радиатора кондиционера автомобиля — что может сломаться?
  • Причины поломки и способы их устранения
  • Быстрые способы заделать трещины
  • Работаем сваркой – для тяжелых случаев

star star star star star star star star star

Ремонт кондиционераКак показывает практика, кондиционер в машине ломается именно в тот момент, когда он как никогда нужен. Очень часто у автовладельца не хватает ни денег, ни времени для того, чтобы съездить в автосервис для осуществления качественного ремонта системы кондиционирования. Всегда остается вариант – починить все самостоятельно, то есть залезть под капот, определить причину поломки и устранить дефект. Очень часто кондиционер не работает из-за радиатора. С него и нужно начинать поиск неисправности.

Причины поломки и способы их устранения

У автомобильного кондиционера есть радиатор – это такое устройство, которое пропускает через трубки специальную жидкость, которая и охлаждается во время прохождения по этим трубам. Конструкция радиатора представляет собой алюминиевые трубки с напаянными на них пластинами, которые называются ребрами.

Читайте так же:
Как включить омыватель заднего стекла Лада Калина?

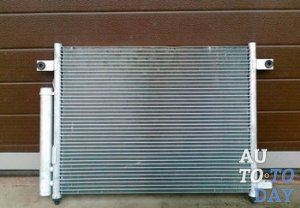

Радиатор

Дабы провести тщательный осмотр радиатора для осуществления диагностики и поиска поломок, нужно его снять перед началом ремонтных работ. Демонтаж нужно выполнять очень осторожно, чтобы не были повреждены ребра. Дабы не порезаться, лучше надеть перчатки.

Быстрые способы заделать трещины

КондиционерЕсли повреждения радиатора небольшие, то можно осуществить внутренний ремонт. В этом случае принцип работы очень простой – нужно снять радиатор, просушить его, после чего всыпать химическое средство в виде порошка, то есть герметик, а потом нужно все залить горячей водой. Когда порошок вступить в реакцию с жидкостью, то он разбухнет, в следствии чего закроются уже образовавшиеся в радиаторе трещины.

Главный минут такой методики ремонта – те частицы порошка, которые плохо прореагировали с водой, попадают уже в систему, после чего она забивается. Зачастую, это характерно для смесей, которые не отличаются особым качеством и ценой. Они больше вредят, чем помогают.

Есть и другой способ – это наружные ремонтные работы. Его нужно выполнять посредством использования холодной сварки или специального эпоксидного клея. В тех местах радиатора, где происходит утечка или есть повреждения, нужно произвести зачистку, а уже после этого можно наносить заранее купленный состав. У этого способа есть одна хорошая отличительная черта – так можно заделывать трещины большого размера. Для этого нужно сделать по размеру отверстия пластину, вырезав ее из листа жести, после чего полученной латкой нужно закрыть место, в котором происходит утечка. На осуществление такой задумки придется пожертвовать временем, но из-за высокой действенности и эффективности оно того стоит.

Работаем сваркой – для тяжелых случаев

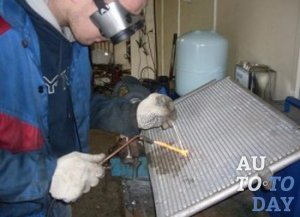

Работаем сваркойИзвестен и более радикальный способ решения проблем, которые связаны с радиатором автокондиционера. В рамках этого метода радиатор или запаивается, или сваривается. Зачастую, для выполнения подобной работы используется аргонная сварка или газодинамическое напыление. Стоит сказать, что для выполнения такой работы нужно иметь некоторые навыки и опыт работы. Для починки радиатора Вам понадобится присадочный материал. Подбирать его нужно основываясь на том факте, из какого металла выполнен сам радиатор.

Читайте так же:
Как заменить лампу в Противотуманке Солярис?

То место, где будет выполнятся спайка, нужно тщательно обезжирить. Использовать сварку или паять металл удобно только в том случае, если отверстие или трещина небольшие. Но в том случае, если, например, трещина образовалась по всей длине трубки, то ее лучше заменить, нежели выполнять с ней какие-либо манипуляции. Перед демонтажем трубки, ее рекомендую нагреть – так ее легче снять. Систему кондиционирования автомобиля нужно всегда вовремя обслуживать, причем просматривать нужно все до мельчайших деталей. И так понятно, что все ключевые узлы системы должны быть тщательно обработанными.

Для того, чтобы предотвратить развитие коррозии на элементах, которые выполнены из металла, их нужно обрабатывать специальными химическими аэрозолями, смысл которых – остановить и предотвратить коррозийные процессы. Найти такие аэрозоли можно в любом хорошем автомагазине. Если придерживаться этих достаточно простых рекомендаций и иногда уделять своей машине время, то можно надолго забыть о ремонте кондиционера.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устанавливаем радиатор обратно

Установка радиатора проводится в обратном порядке к разборке, крепко прикрутите на рамку, он не должен болтаться и иметь люфтов. Проверить качество пайки и работу кондиционера сможете только после заправки, не забудьте мастеру сказать, что производилась замена или пайка радиатора, это облегчит поиск утечки в случае плохой пайки и ускорит процесс заправки кондиционера. Вам проверять место пайки и соединений трубок, и скажут, есть утечка или нет. Это для того, чтоб повторно не ехали заправлять или еще хуже заново проводить процедуру пайки радиатора.

Давление рабочее в системе порядка 10?15 кг, на подаче давление вообще может достигать 25 кг при высокой окружающей температуре или забитому радиаторе.

Как устроен радиатор кондиционера

Говоря здесь об очистке радиатора, мы подразумеваем оба теплообменника системы кондиционирования. Они значительно отличаются размерами, но похожи по материалу и структуре. (По большому счету, аналогично устроены и большинство радиаторов системы охлаждения двигателя и отопителя).

Некоторые владельцы предпочитают не очищать испаритель кондиционера, а покупать новый

Указанные радиаторы представляют собой систему параллельных плоских трубок, пространство между которыми заполнено “гармошкой” из тонкого металла, которую традиционно называют сотами. Эта фольга должна увеличить площадь теплоотдачи и одновременно организовать поток воздуха, который проходит между трубками. К сожалению, вместе с тем в мелких “ячейках” радиатора задерживается принесенный потоком мусор – насекомые, мелкие листья, пыль и пух.

Читайте так же:
Какое масло заливать в гур Рено Кенго?

В случае с расположенным в салоне испарителем ситуация осложняется влагой, которая при работе конденсируется на этом радиаторе. Вода уплотняет мусор, который после высыхания превращается в прочную, армированную пухом и насекомыми корку. Она не пропускает через радиатор воздух, что приводит к ухудшению охлаждения воздуха.

Имейте также в виду, что во многих моделях засоренный испаритель ухудшает и отопление салона зимой, так как мусор перекрывает проход воздуха к радиатору отопителя.

Покажем как и зачем чистить межрадиаторное пространство в автомобиле. А так же покажем, как заменить радиат.

Радиатор кондиционера забит | Audi Клуб

25 апр. 2011 г. — Самому можно проверить присутствие в системе фриона или нет? Да и поменять радиатор самому наверно не получится? Вот такой .

Чистка испарителя кондиционера

Увы, даже полностью заправленный и исправно работающий кондиционер может «радовать» водителя и пассажиров автомобиля неприятным запахом. В процессе работы кондиционера на его испарителе (внутреннем радиаторе, скрытом в недрах салона) образуется конденсат. Во влажной среде активно размножаются бактерии и образуется плесень, вызывая зловоние.

Для чистки испарителя кондиционера своими руками существует специальная автохимия с антибактериальным эффектом. Например, аэрозольный очиститель кондиционера RINKAI. Средство распыляется согласно инструкции в нишу салонного фильтра, воздуховоды и дренажную трубку испарителя, быстро уничтожая источники неприятного запаха — плесень, грибок и бактерии.

Проверка, чистка и заправка кондиционера автомобиля

Для полной очистки системы вентиляции желательно демонтировать жабо — пластиковый кожух под лобовым стеклом — и удалить скопившиеся там листья, древесные почки и останки насекомых. В наружные прорези для забора воздуха также стоит распылить очиститель.

Обслуживайте кондиционер автомобиля правильно, дышите чистым воздухом и наслаждайтесь прохладой даже в самый жаркий летний день!
