Основные правила работы с нивелирами

Основные правила работы с нивелирами

Строительство жилых и офисных зданий в мире, особенно в крупных городах, идет непрестанно. В монолитном строительстве, при возведении мостов, ремонте дорог всегда нужно выполнять работы в соответствии с требованиями государственных стандартов. Поэтому ни одна строительная бригада не работает без специального измерительного прибора – нивелира. С его помощью можно определить высоту фундамента, выявить точки перепада высот при ремонте дороги, спроектировать расположение элементов конструкции. Но не только в промышленном строительстве нужна точность.

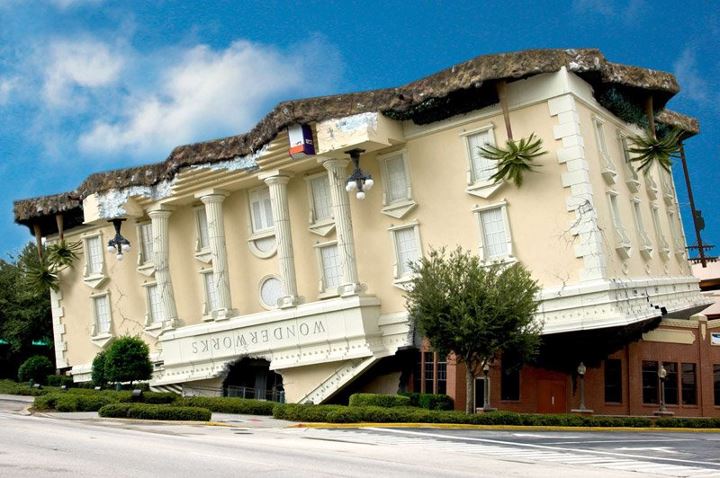

Все чаще на улицах городов появляются очень необычные постройки. Например, в Америке, штате Теннеси, есть в буквальном смысле перевернутое здание. Не только снаружи, но и внутри, все вверх тормашками: двери и лестницы под потолком, а под ногами люстры. В таком доме находится развлекательный комплекс для детей и взрослых. Еще одним примером является самая длинная в мире скамья, которая была построена в 2011 году в Болгарии в парке «Свобода». Длина скамьи – 1 км, 111м. Одновременно на ней могут отдохнуть порядка 2 020 человек! Понятное дело, что для воплощения таких необычных архитектурных проектов требуется не только дизайнерская фантазия, но и максимально точные измерения на этапе проектировки и строительства. Тут уж точно не обойтись без нивелира.

Несмотря на то, что основная сфера использования этой измерительной техники профессиональная, часто ее применяют и в быту. Например, нивелир помогает сделать измерения при строительстве дачных домиков, сборке мебели, размещении полок на стене, оклейке обоев и при других работах по обустройству дома. Все расчеты будут точными, а значит, и результат будет соответствующий. Когда Ваши друзья спросят, сколько же стоило нанять мастеров для выполнения этих работ, как гордо будет звучать, что все это было сделано своими руками!

Конечно, в профессиональной сфере используются одни приборы, чаще всего, оптические, а в быту наиболее популярны лазерные нивелиры. Мы расскажем по порядку, какие нюансы существуют в работе с теми и другими устройствами, чтобы Вам было легче добиться отличного результата на практике. Итак, начнем…

Читайте так же:
Как отрегулировать клапана на камазе 740

Разновидности нивелиров

В настоящее время в продаже можно найти различные типы нивелиров, которые различаются своими характеристиками. В зависимости от точности таких приборов их принято разделять на три категории:

  1. Технические, погрешность которых может достигать 10 миллиметров.
  2. Точные — с погрешностью не более 2 миллиметров.
  3. Высокоточные — с допустимой погрешностью 0,5 миллиметров.

Где используется нивелир

До недавнего прошлого востребованы были оптические нивелиры, однако сегодня наибольшей популярностью пользуются измерительные приборы, которые построены на электронной и лазерной технологии.

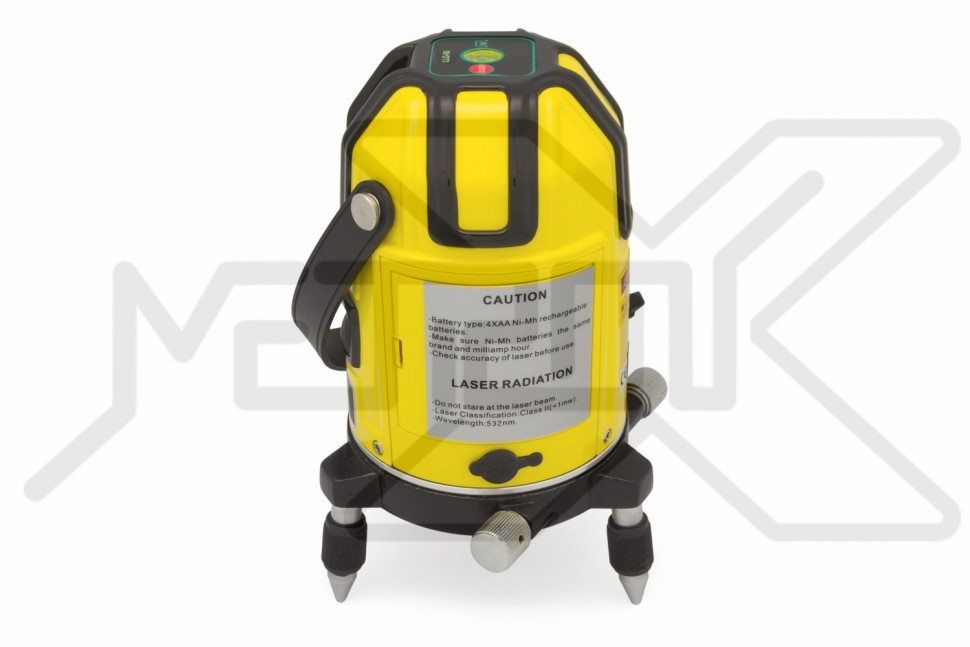

Лазерные нивелиры отличаются компактными размерами, а для использования такого прибора не требуются какие-либо профессиональные навыки. Сегодня наибольшую популярность подобные приспособления получили в строительстве, где с их помощью можно вычислять горизонтальность даже небольших по своему размеру поверхностей. Лазерные модели способны рисовать светящуюся четкую линию, наличие которой позволяет наглядным образом установить имеющиеся отклонения от горизонтали, что значительно упрощает выполнение необходимых расчетов.

Оптические приборы используют специальную конструкцию из многочисленных линз, что и позволяет строить максимально точное изображение, получая данные по горизонтальности поверхности. Такой измерительный прибор отличается простотой конструкции и легкостью в использовании. Он состоит из следующих элементов:

  1. Зрительной трубы.
  2. Подставки.
  3. Круглого уровня.
  4. Штатива или треноги.

Конструктивные особенности современного нивелира

Прибор имеет незамысловатую конструкцию. Он состоит из прочного треножника, на котором находится оптико-механический основной узел. В последний встроена система линз. Главной функцией узла является обеспечение горизонтального положения визирного луча. Отклонение должно быть минимальным. Сами линзы дают обратное и прямое изображение. Первое подразумевает переворачивание измерительных реек при установке.
Датчики уровня встроены в верхней части прибора. Точная установка нивелира на местности определяет качестве всех проводимых измерительных мероприятий. Они выполняются оператором. Его главной обязанностью является проверка показателей датчиков и регулировка наклона узла, если такая необходимость возникает. Без регулярной сверки можно пропустить отклонение от точного нахождения, что приведет к погрешности в замере и необходимости повторного нивелирования.

Читайте так же:
Как сделать центробежное сцепление своими руками

Как пользоваться нивелиром

Как правильно пользоваться оптическим нивелиром Bosch GOL ?

2 Визир грубой настройки

3 Зеркало уровня

4 Крышка окуляра

5 Юстировочный винт визирной линии

7 Круглый уровень

8 Кнопка фиксации компенсатора

9 Отметка для считывания значений горизонтального лимба

10 Горизонтальный лимб

11 Юстировочный винт круглого уровня

13 Гнездо под штатив 5/8 (на нижней стороне)

14 Боковой микрометрический винт

15 Серийный номер

16 Ручка фокусировки

17 Шестигранный шрифтовый ключ

18 Стержень для настройки

Монтаж на штативе

Установите штатив на стабильном основании, надежно предохранив его от опрокидывания и сползания с места. Установите измерительный инструмент гнездом под штатив 13 на резьбу штатива и зафиксируйте его с помощью крепежного винта штатива.

Грубо выровняйте штатив.

Вы можете переносить измерительный инструмент на короткие дистанции, не снимая со штатива. Чтобы при этом не повредить измерительный инструмент, держите при транспортировке штатив перпендикулярно и не кладите его, напр., на плечо.

Выравнивание измерительного инструмента

Выровняйте измерительный инструмент с помощью винтов-ножек 12, чтобы воздушный пузырь находился в центре окошка круглого уровня 7.

Приведите воздушный пузырь вращением первых двух винтов-ножек A и B в среднее положение между обеими ножками. Затем поверните третью винт-ножку C так, чтобы воздушный пузырь расположился в центре окошка круглого уровня.

После стабилизации воздушного пузыря по центру круглого уровня отклонения измерительного инструмента от горизонтали выравниваются компенсатором.

Во время работы регулярно проверяйте (напр., в зеркале уровня 3), находится ли воздушный пузырь по центру круглого уровня.

Режимы измерений

Устанавливайте нивелирную рейку всегда строго перпендикулярно. Направьте выровненный и сфокусированный измерительный инструмент на нивелирную рейку, чтобы визирное перекрестие оказалось по центру нивелирной рейки.

Сситывание значений высоты

Измеренная высота на рисунке: 1,195 м.

Считывайте значение высоты на нивелирной рейке по среднему штриху визирного перекрестия.

Читайте так же:
Как работает мойка высокого давления

Измеренная высота на рисунке: 1,195 м.

Отцентрируйте измерительный инструмент по точке, от которой Вы измеряете расстояние. Считывайте значение высоты на нивелирной рейке по верхнему и нижнему штриху визирного перекрестия. Умножьте разницу между обоими значениями высоты на 100, чтобы определить расстояние измерительного инструмента до нивелирной рейки. Измеренное расстояние на рисунке: (1,347 м – 1,042 м) x 100 = 30,5 м.

Измерение угла

Отцентрируйте измерительный инструмент по точке, от которой Вы измеряете угол.

Направьте измерительный инструмент на точку A. Поверните горизонтальный лимб 10 нулевой точкой на отметку для считывания значений 9. Направьте измерительный инструмент на точку В. Считайте значение угла по отметке для считывания значений 9.

Проверка круглого уровня

Проверяйте точность нивелирования и показаний измерительного инструмента каждый раз перед началом работы, а также после длительной транспортировки измерительного инструмента.

Выровняйте измерительный инструмент с помощью винтов-ножек 12, чтобы воздушный пузырь находился в центре окошка круглого уровня 7.

Разверните визирную трубу на 180°. Если воздушный пузырь сместился из центра круглого уровня 7, круглый уровень необходимо подрегулировать.

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Читайте так же:
Как проверить катушку магнето

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Как выбрать метод замеров

Нивелир

Каждый нивелир комплектуется подробной инструкцией по применению и необходимыми аксессуарами, которые помогут в измерении. Чтобы выбрать метод, нужно внимательно изучить руководство. Затем можно будет переходить к процедуре замеров.

В зависимости от целей, которые преследует человек, подбирается наиболее простой метод измерения. Алгоритм нивелирования может сильно изменяться в зависимости от модели и вида.

Оптические нивелиры: правила работы

Перед началом работ, если вы делаете это впервые, нужно узнать, как пользоваться оптическим нивелиром, чтобы получать максимально точные данные и не сломать устройство при первом же замере. Прежде всего, нужно провести подготовительные работы: разбить участок на квадратные ячейки, в узлах (реперных точках) и будет осуществляться съемка. Для больших площадей ячейки должны иметь сторону 6 м. Если участки маленькие, то их размер можно сократить до 3х3 м.

Выбрав начальную точку, лучше всего, если это будет центр исследуемой зоны, приступают к сборке прибора.

  • Устанавливают штатив (трегер) таким образом, чтобы головка его была на высоте удобной для оператора. Сделать это довольно просто, поскольку ножки устройства представляют собой выдвижные (телескопические) секции, которые надежно закрепляются на необходимой высоте. При установке штатива на грунте с низкой плотностью, ножки нужно немного «утопить», чтобы придать всей конструкции более устойчивое положение. Головка штатива приводится в горизонтальное положение и фиксируется специальными винтами.
  • Теперь нужно привести инструмент в рабочее положение. Нивелир размещают на головке штатива таким образом, чтобы уровень находился между подъемными винтами, и придают ему строго горизонтальное положение. Для этого сначала вращают два винта, между которыми находится нивелир, а потом корректируют при помощи третьего, отслеживая изменения по уровню.
  • Перед тем, как пользоваться нивелиром и рейкой требуется настроить фокус зрительной трубы. Для этого, направив измеритель на рейку, при помощи визира, фокусировочного, наводящего винтов, добиваются четкого, резкого изображения.
  • В некоторых случаях выполняют еще и центровку, для чего используют отвес, подвешивая его к закрепительному винту. Измеритель перемещают по площадке (головке штатива) до тех пор, пока отвес не расположиться над заданной точкой. Выполнив процедуру, инструмент фиксируют.
  • Для поведения измерений используют нивелир и две измерительные рейки. Одна устанавливается сзади и предназначена для градуировки значений, для чего используется черная сторона рейки. После фиксации значений, инструмент направляется на красную сторону передней рейки, где также фиксируется среднее значение. Результаты этого метода (нивелирование по средней линии) отличаются высокой точностью, достоверностью, повторяемостью и удобством при необходимости проведения многократных испытаний.
Читайте так же:
Как работает система смазки двигателя

Процесс проведения замеров при помощи оптического нивелира довольно сложен, он требует внимательности, аккуратности. Все измерения проводятся двумя работниками: оператором, работающим с нивелиром и его помощником, который переносит измерительную рейку и устанавливает ее в заранее определенных реперных точках площадки.

Оптические и лазерные нивелиры широко представлены в каталоге интернет-магазина компании АналитПромПрибор. Выбрать модель вы можете самостоятельно или воспользовавшись помощью наших сотрудников. Они знают не только особенности всех моделей, но и проконсультируют о нюансах использования данного товара.
