Как проверить турбину на бензиновом двигателе: особенности работы и диагностики

Как проверить турбину на бензиновом двигателе: особенности работы и диагностики

Установленная на двигателе турбина значительно повышает продуктивность работы. Ее также называют турбокомпрессор или турбонаддув. Современные производители транспортных средств устанавливают турбины практически на все модели авто. К сожалению, ресурс работы турбины немного меньше, чем у самого двигателя.

Именно поэтому за ее состоянием необходимо внимательно следить, поддерживать в рабочем состоянии, неправильная работа турбонагетателя может спровоцировать серьезные поломки, и даже поставить автовладельца перед необходимостью проводить дорогостоящий капитальный ремонт движка раньше времени.

Турбина на двигателе

К тому же, намного выгоднее проводить ремонт турбины после небольшой поломки, как только она начала барахлить, чем полностью менять агрегат, стоимость которого может достигать 150 тысяч рублей.

Преимущества и недостатки турбированного бензинового двигателя

Преимущества и недостатки турбированного бензинового двигателя

Известные автопроизводители увеличивают выпуск машин с бензиновыми двигателями, оснащенными турбогенератором. Популяризация турбодвигателей вызвана повышенным спросом на транспортные средства, обладающие улучшенными динамичными, мощностными и тяговыми характеристиками. Однако, на фоне несомненных преимуществ данные усовершенствования часто приводят к определенным недостаткам и потерям.

История развития турбомоторов

Первые легковые автомобили с турбодвигателем начали появляться в начале 60-х годов прошлого столетия. Техника с турбированным дизелем стала стремительно набирать популярность среди автомобилистов. В отличие от дизельных силовых агрегатов, карбюраторные турбомоторы отставали по таким важным показателям, как экономичность, надежность и пр. Не только начальная стоимость, но и дальнейшее техобслуживание таких машин обходилось намного дороже атмосферных аналогов.

dvigatel-s-tyrbinoy

С течением времени современные производители бензиновых моторов вновь обратились к турбокомпрессорам. Это связано со стремительным развитием новых технологий, а также с ужесточением требований международных экологических стандартов.

Преимущества турбированных бензиновых двигателей

Под воздействием турбины в камеру сгорания воздух поступает принудительно. Увеличенное количество кислорода в рабочих цилиндрах приводит к росту объема сжигаемого топлива и, соответственно, мощности самого мотора. Для улучшения мощностных характеристик не нужно наращивать физические объемы камер сгорания и число цилиндров.

Читайте так же:
Как отремонтировать лазерный уровень

Достоинства карбюраторных моторов с турбиной:

  1. Двигатель, оснащенный турбокомпрессором, мощнее обычного атмосферника почти на 30%.
  2. Улучшены тяговые усилия на пониженных оборотах и общие динамичные показатели (машина быстрее разгоняется).
  3. Такие силовые агрегаты обладают повышенной экономичностью (уменьшен расход топлива и моторного масла).
  4. Экологичность работы (вторичное использование выхлопных газов для раскрутки лопастей турбины).
  5. Компактные размеры системы турбонаддува.
  6. Обеспечение ровной «полки» на графике момента вращения в расширенном диапазоне оборотов.

benzinovyj turbo dvigatel

Слабые стороны бензиновых турбомоторов

К самым большим недостаткам можно отнести срок службы самого турбокомпрессора, причем ресурс турбины на бензиновых двигателях значительно ниже, чем на дизельных. Причиной является более высокая температура отработавших газов. А цена качественной турбины составляет от 800 у.е. и болеше.

Грамотный ремонт с предоставлением официальных гарантий способен выполнить далеко не каждый турбо сервис. Ну и стоимость подобных работ может доходить до 50% от цены новой детали.

При разработке ДВС с турбонаддувом инженерам приходится существенно усложнять ее конструкцию. Общую схему дополняют новыми элементами и устройствами. Производство турбодвигателя обходится намного дороже за счет использования рабочих деталей и узлов, изготовленных из более дорогостоящих жаропрочных сплавов.

В процессе эксплуатации силовых агрегатов данного типа имеется наибольшая вероятность появления эффектов детонации. Особенно остро это проявляется при использовании бензина несоответствующего качества.

Система смазки турбодвигателя нуждается в специальном моторном масле, в состав которого входят особые добавки и присадки, повышающие устойчивость рабочего материала при работе в режиме сверхвысоких температур. Замену масла, масляных и воздушных фильтров здесь необходимо проводить намного чаще по сравнению с безнаддувным вариантом.

Продажа восстановленных турбонагнетателей в Украине

Компания «TurboRotor» — официальный представитель мировых производителей турбонагнетателей. У нас в наличие самые популярные модели турбин к автомобилям на украинском рынке. Если вам нужна особенная турбина, то мы привезем ее под заказ.

Вторая наша специализация – капитальный ремонт турбонагнетателей. На все выполнение нами работы мы предоставляем гарантию в 1 год. Само восстановление займет 1-2 дня. У нас также можно приобрести оригинальные ремкомплекты и наборы уплотнителей для самостоятельного ремонта.

Читайте так же:
Как снять бортовую на т 25

Мы приглашаем к сотрудничеству СТО и частных мастеров. Подробнее об условиях сотрудничества можно прочитать на сайте или обсудить с менеджером в телефонном режиме.

Турбонаддув: принцип работы

Задача турбины – нагнетать воздух в цилиндры, что осуществляется при помощи компрессора. Благодаря этому, смесь из топлива и воздуха насыщается кислородом, что приводит к увеличению КПД и улучшению сгораемости топлива. Таким образом, движок начинает работать эффективнее при прежнем объеме.

Принцип работы турбонаддува фото

Чтобы понять принцип работы турбины на двигателе, сначала стоит разобраться с тем, как именно работает обычный двигатель. Его функционирование обеспечивается четырьмя последовательными тактами:

  1. Впуск – движение поршня обеспечивает попадание в камеру сгорания топливно-воздушной смеси.
  2. Компрессия – горючая смесь сжимается.
  3. Расширение – выработанная свечами искра приводит к возгоранию смеси.
  4. Выпуск – поршень перемещается вверх, освобождаются и выводятся выхлопные газы.

Чтобы повысить эффективность работы мотора, идти можно по одному из трех путей:

  1. установить турбонаддув;
  2. увеличить объем двигателя;
  3. повысить количество оборотов коленвала.

Увеличение объема, безусловно, приведет к повышению эффективности, но это неизбежно повлечет за собой повышенный расход горючего. Повышение оборотов коленчатого вала не всегда возможно по техническим причинам, к тому же, не избежать снижения эффективности из-за потерь энергии во время каждого из тактов.

Возгорание смеси в целиндре

Как работает турбонаддув? Он нагнетает в цилиндр предварительно сжатый воздух, вследствие чего количество поступаемого воздуха повышается, а мощность силового агрегата растет без увеличения его объема.

Когда бензиновый двигатель запускается, газы поступают в турбину, приводя с помощью своей энергии в движение ротор, раскручивающий колесо компрессора, захватывающее воздух, подаваемый в цилиндры. Компрессор увеличивает давление воздуха примерно на 80%.

Турбина на бензиновом двигателе позволяет повысить мощность примерно на 30%.

Как проверить турбину на бензиновом двигателе: подробная схема

Перед приобретением подержаного автомобиля с турбокомпрессором или просто турбонаддува с рук, лучше проверить его на наличие неполадок. Действия достаточно просты, но способны сберечь вам как время, так и деньги:

  1. Послушайте как работает турбина при непрогретом двигателе.
  2. Свист, скрежет, стуки — всё это свидетельствует о повреждениях.
  3. Оцените тягу в соответствии с мощностью двигателя.
  4. Если она слишком слабая или встречаются провалы во время набора мощности — это также нехорошо.
  5. Проверьте бак с маслом, его горловину и внутренние стенки.
  6. Черная сажа — проблема, которая позже может вам аукнуться.
  7. Удостоверьтесь у продавца, каков расход масла. Приемлемый уровень — 1 литр на 10000 километров.
Читайте так же:
Как сделать из муравья снегоход

Самый очевидный параметр — горящий сигнал «Check Engine» на приборной панели. Просто так он не загорается и обычно свидетельствует о серьезной неполадке с компрессором. Конечно, этот сигнал есть не в каждом автомобиле. Аккуратно осмотрите саму турбину. Поврежденные, грязные от масла лопасти крыльчатки или стенки корпуса — говорят о неполадках.

Это далеко не весь перечень индикаторов проблем с турбиной, но если вы не уверены в своих знаниях и опыте, а также не имеете соответствующих инструментов, лучше всего отдать турбину на проверку в салон — они смогут найти даже те неполадки, которые визуально будут попросту незаметны.

Как работает турбина на бензиновом двигателе?

Как работает турбина на бензиновом двигателе?

Турбина бензинового мотора за счёт использования компрессора принудительно нагнетает в цилиндры массу воздуха. Значительно повышается обогащение кислородом топливно-воздушной смеси и улучшается сгораемость бензина. Коэффициент полезного действия существенно возрастает. Эффективность работы мотора увеличивается при неизменно объёме.

Мощность двигателя при использовании турбины возрастает прямо пропорционально количеству сжигаемого за единицу времени бензина. Для обеспечения максимального быстрого сгорания топлива в цилиндрах мотора необходим значительный объём воздуха. Именно его в достаточном количестве направляет турбина за счёт работы компрессора. Он принудительно подаётся в цилиндры, обогащая топливно-воздушную смесь.

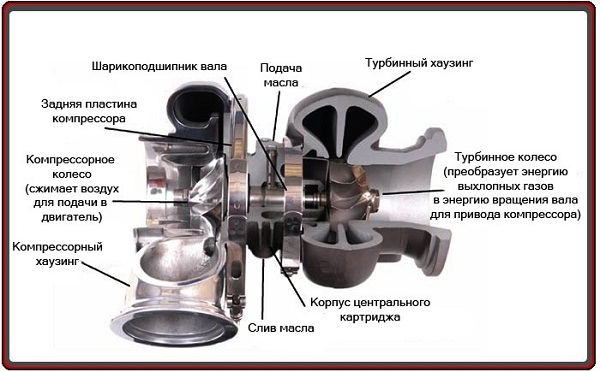

Если разрезать турбину бензинового мотора вдоль корпуса можно увидеть следующее рабочие элементы:

Корпус подшипников.

Служит для размещения ротора, представленного валом несущим на себе турбинные и компрессорные кольца, оборудованные лопастями. Именно они при вращении захватывают воздуха и направляют его в цилиндры мотора.

Масляные каналы.

Пронизывают корпус турбины словно кровеносные сосуды на теле человека. Служат для своевременной доставки моторного масла к трущимся и вращающимся элементам. Снижают тем самым износ рабочих элементов бензиновой турбины.

Читайте так же:
Как установить тнвд на д 245

Подшипник скольжения.

Его главная задача обеспечить свободное и плавное вращение ротора турбины с его лопастями для захвата достаточного количества воздуха. Его смазку и охлаждение обеспечивает циркулирующее в турбине моторное масло.

Корпус.

Корпус турбины, имеющий форму улитки обеспечивают защиты от внешних механических воздействий рабочие элементы устройства для нагнетания воздуха.

Привод турбины бензинового мотора осуществляется за счёт подачи отработанного газа энергия которого заставляет ротор вращать лопасти. Сложного в конструкции и работе ничего нет всё понятно и достаточно просто.

При запуске бензинового мотора отработанные газы и цилиндров мотора направляются прямиком в турбину. Они приводят в движение ротор, отдавая ему свою энергию. Далее, через приёмную трубу они поступают в глушитель и выводятся в окружающую среду.

Вал ротора раскручивает колесо компрессора и лопаточное колесо. Они захватывают воздух из окружающей среды, поступающий через воздушный фильтр мотора. Он принудительно подаётся в цилиндры двигателя. Компрессор турбины может повышать давление воздуха до 80%.

Работа турбины бензинового мотора позволяет обогащённую кислородом топливно-воздушную смесь наполнять цилиндры в большом количестве. Объём мотора остаётся неизменным, но его мощность существенно возрастает. В среднем использование турбины даёт возможность увеличить мощность силовой установки машины на 20-30%.

Развитие турбомоторов

Бензиновый двигатель с турбиной преимущества и недостатки

Прежде всего, значительную популяризацию двигателей с турбонаддувом можно наблюдать именно в наши дни. При этом турбированный двигатель появился немного позже после того, как в широкие массы пошел и сам ДВС. Впервые силовую установку оснастили турбиной в 1905 г. Однако на легковые автомобили моторы с наддувом начали ставить только ближе к 1960 годам.

Что касается дизельного двигателя, турбокомпрессор медленно и уверенно приживался на такой технике, однако с бензиновыми аналогами ситуация сложилась с точностью до наоборот. Если коротко, турбомоторы на бензине по причине целого ряда индивидуальных особенностей не отличались особой надежностью, а также имели высокую начальную стоимость.

Читайте так же:
Как промыть форсунки не снимая с двигателя

Однако в дальнейшем развитие технологий и одновременное ужесточение экологических норм и стандартов заставило производителей вновь обратить внимание на турбокомпрессор для бензиновых ДВС. Результатом стало активное внедрение турбин на современные моторы.

Фирменный двигатель Ауди Фольксваген 1,4 TSI Twincharger

Очень необычную вариацию на тему последовательного турбонаддува предложили инженеры фирмы «Фольксваген». В двигателях семейства TSI приводной нагнетатель и турбокомпрессор работают совместно. Пока обороты невелики, воздух подает нагнетатель, а турбина раскручивается вхолостую, без нагрузки. По мере роста оборотов агрегат потребляет все больше мощности на привод, а это расточительно. Поэтому после 2400 об/мин открывается перепускная заслонка, подающая воздух в обход нагнетателя. Электромагнитная муфта в его приводе отключает устройство. Одновременно закрывается перепускной клапан турбокомпрессора, и турбокомпрессор, успевший набрать скорость на холостом ходу, включается в работу. Результат: с 1,4-литрового мотора снимают 170 л.с., а момент больше 200 Н.м двигатель выдает уже при 1250 об/мин.

Комбинированный наддув TSI с турбокомпрессором и механическим нагнетателем

Конструкторы Audi и Volkswagen без устали продолжают поиск новых решений. Поскольку температура отработавших газов современных двигателей порой превышает 1300°С, появляются роторы из высокопрочной керамики, термостойкой и легкой.

В ближайшие годы системы турбонаддува наверняка усовершенствуют. Механические нагнетатели, родившиеся почти 100 лет назад, не сдают позиций. Ведь современные технологии позволяют делать «классические» компрессоры с точностью часовых механизмов. Резервы турбонаддува и подавно не исчерпаны. Так что «надувательство» будет продолжаться, пока жив сам двигатель внутреннего сгорания.
