Катушка зажигания — logbook Volkswagen Passat Variant on DRIVE2

ЗЗ Пассат Б5 Как проверить катушку зажигания? На катушке зажигания КЗ находится три вывода, на двух их них должно быть напряжение 12В, центральный предназначен для снятия искры. Катушка зажигания Фольксваген Проверяется КЗ мультиметром. В первую очередь проверяется наличие искры.

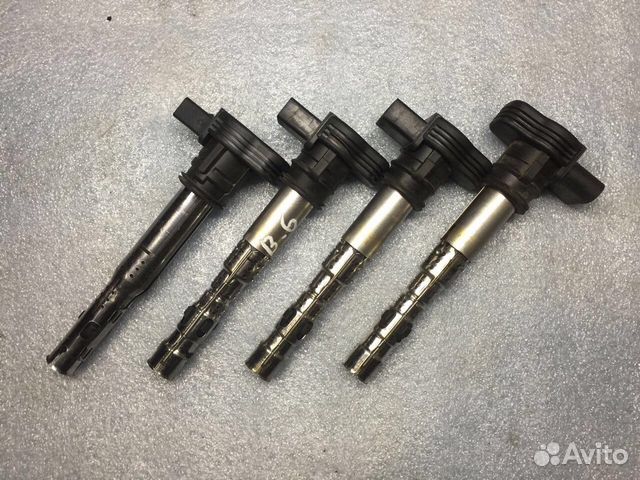

катушка зажигания фольксваген пассат

Для этого кабель зажигания отключается от КЗ. Когда включается зажигание, должны проскакивать синие искры.

Особенности зажигания на автомобилях VW Passat: ремонт и замена своими руками

На утро была приобретена новая катушка взамен старой. Пошёл снег, руки сковывало холодом, пришлось потратить минут на её замену, и о чудо!

катушка зажигания фольксваген пассат

Машина завелась! После этого я благополучно поехал на работу. Дело в том, что катушка питается однополупериодным напряжением то есть она работает от импульсов, чем и сберегается.

Так, как в "катушке" нет ограничителя постоянного тока, то он ток шёл постоянно при включенном зажигании на катушку и её нагревал. И в один несчастный вечер она окончательно вышла из строя. Поэтому, если включил зажигание, то и заводи, а если по каким-то причинам нужно катушка зажигания фольксваген пассат зажигание, то необходимо с катушки фишку снимать!

Как проверить катушку зажигания Пассат Б3?

Для того, чтобы вынуть трамблёр из двигателя, надо открутить болт на 13 под ним, который цепляется скобой катушка зажигания фольксваген пассат держит трамблёр. Если вы не гуру установки зажигания без приборов, настоятельно рекомендую отметить маркером положение бегунка и корпуса трамблёра.

Наносите маркером линию на бегунок и трамблёр.

катушка зажигания фольксваген пассат

Трамблёр предварительно можете выставить в среднее положение. Лампа должна резко загораться и гаснуть. Мультиметр должен менять свои показания от 0 до 12 Вольт.

катушка зажигания фольксваген пассат

Проверка катушки зажигания далее КЗ Катушка зажигания имеет три вывода, на двух крайних должно быть напряжение бортовой сети 12 В или сколько у вас там на аккумуляторе, на центральном — снимается искра.

Далее по мануалу, потом выскажу свои катушка зажигания фольксваген пассат Проверить наличие питания на крайних выводах КЗ при включенном зажигании.

катушка зажигания фольксваген пассат

Вынуть из катушка зажигания фольксваген пассат центральный провод от КЗ, выставить расстояние от этого провода до надёжной массы например до металлических элементов двигателя в диапазоне мм. Чиркнуть проводом по той клемме на КЗ, должна проскочить искра между центральным проводом катушки зажигания и массой двигателя пункт "Б.

катушка зажигания фольксваген пассат

Альтернативный способ — если вы убедились, катушка зажигания фольксваген пассат, датчик Холла исправен, то есть меняет напряжение при прокрутке трамблёра, попробуйте также дать зазор по пункту Б, только можно пошатать бегунок при снятой крышке трамблёра.

На исправной катушке и датчике Холла этот приём действует. В общем, видео сейчас не нашёл, как-нибудь сниму. При исправном датчике холла, катушке зажигания и коммутаторе между центральным контактом КЗ и массой должна проскакивать жирная искра.

Volkswagen Passat B3 | Проверка и замена катушек зажигания

Катушки зажигания двухвыводные, типа 3012.3705 или 406.3705.

Читайте так же:
Как вывести изображение с айфона на андроид ТВ?

Наиболее частая причина выхода из строя катушек — перегрев или межвитковое замыкание, вызванные работой двигателя с чрезмерно большими искровыми зазорами свечей зажигания или при наличии зазоров в соединениях высоковольтных проводов.

Катушки можно проверить без снятия их с автомобиля.

Вам потребуются: автотестер или омметр, ключ «на 12».

10.8.2 Проверка и замена катушек зажигания Volkswagen Passat B3

1. Для первоначальной экспресс-проверки катушки снимите наконечник со свечи зажигания, вставьте в него исправную свечу, прижмите корпус свечи к «массе» и пустите двигатель на короткое время. Наличие искры между электродами свечи указывает на исправность катушки. Кроме того, катушки можно проверить искросвечным диагностическим прибором 1АП975000. Для этого отсоедините от катушки провода высокого напряжения и вместо них подключите диагностический прибор. Затем проверните коленчатый вал двигателя стартером, в разряднике диагностического прибора должна проскакивать искра в такт работе цилиндров.

Запрещается проверять катушку зажигания, поднося высоковольтный провод к «массе». При такой проверке может выйти из строя контроллер.

2. Для полной проверки катушки отсоедините две колодки проводов от разъемов первичной обмотки.

3. . и высоковольтные провода от разъемов вторичной обмотки.

4. Подключите омметр к выводам первичной обмотки и измерьте ее сопротивление, оно должно быть 0,4–0,5 Ом.

5. Аналогично подключите омметр к выводам вторичной обмотки и измерьте ее сопротивление, оно должно быть 5–7 кОм.

6. Если проверка выявила неисправность катушки, выверните два болта крепления катушки к крышке головки блока.

7. . снимите болты вместе с прижимной планкой и снимите катушку.

8. Установите катушку в порядке, обратном снятию.

Проверка системы зажигания на Сеат

Электронные руководства по ремонту

Полезные советы по ремонту автомобилей своими руками .
Рекомендации мастеров автосервисов и опытных авто владельцев . Полезные советы по ремонту автомобилей для простых водителей и профессионалов.
Вся необходимая информацию о ремонте и техобслуживании вашего автомобиля доступна в
электронных книгах и обычных печатных изданиях .
Электронные руководства удобно использовать на компьютере , смартфоне или планшете . Они всегда будут у вас под рукой .

Проверка коммутатора и катушки зажигания Volkswagen. Seat. Audi.

Небольшой ролик о том, как проверить катушку зажигания и коммутатор автомобилей Фольксваген, Сеат, Ауди…

Супер-Способ проверки модуля зажигания «Ауди» «Пассат» «Сеат».

Уже снимал подобное видео о проверке, но получилось оно не подробным. Поэтому переснял заного. В этом ролике…

Реально просто! Простая проверка коммутатора Пассат Ауди Сеат.

По просьбе зрителей, сделал ролик о том, как проверить коммутатор зажигания автомобиля Пассат Б3-4, Ауди,…

Проверка катушки зажигания Пассат Б3

Проверка катушки зажигания Пассат Б3 (Pasat B3) и других автомобилей таких как Ауди 80, Гольф 2, Гольф 3, Пассат…

Куда подсоединять мотор тестер или осциллограф при проверке системы зажигания

Как подключать осциллограф к системе зажигания Курсы авто-электриков в Астане. Очное и дистанционное…

Простая проверка датчика Холла! A simple Hall sensor check!

Когда начинаются проблемы с зажиганием, в системах где применен датчик Холла, возникает вопрос-как этот…

Читайте так же:
Как вернуть деньги от судебных приставов?

ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ PASSAT B4.CHECK THE IGNITION COIL. #RedWind

номер катушки MEYLE 100 905 0007 мой вк https:///id432515885.

Диагностика системы зажигания на Seat Ibiza датчиком Lx4 и MT Pro

Показываю на примере автомобиля Seat Ibiza, как провести диагностику системы зажигания при помощи мотор-тестер…

Снова, о проверке катушек зажигания, тестером. Again, about checking the ignition coils, the tester.

Много было снято, и сказано, о проверке катушек зажигания автомобилей, мотоциклов. и другой техники. Но вопр…

Работа мотор-тестером. Проверка системы зажигания.

Анализ системы зажигания с помощью осциллографа, мотор-тестера. Видео-урок в помощь начинающим автодиагнос…

Смотрите видео » Проверка системы зажигания на Сеат «.

Советы по самостоятельному ремонту автомобилей основанные на личном опыте автовладельцев

В этом разделе подобраны видео ролики по теме » Проверка системы зажигания на Сеат » в которых автовладельцы делятся тонкостями ремонта своих автомобилей в гаражных условиях ,

без привлечения специалистов из официальных автосервисов

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в
электронных книгах и обычных печатных изданиях .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

Магазины автолитературы :

krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата

Проверка работоспособности катушек зажигания

Схема проверки катушки зажигания

Проверка напряжения на обмотках катушки зажигания

Как правило, если двигатель заглох в пути и отказывается запуститься, то исправность зажигания проверяют, положив резьбовую часть свечи так, чтобы был надёжный контакт её с «массой». Прокручивая мотор стартером, смотрят – проскакивает ли искра между электродами.
Но этот способ не указывает на точную причину неисправности – ведь отсутствие искры, помимо отказа катушки, может быть вызвано:

Самым доступным прибором для проверки катушки зажигания своими руками является мультиметр, включенный в режим омметра.

  • неисправностью свечи;
  • обрывом проводов или их контактов;
  • выходом из строя датчиков распредвала или коленвала;
  • поломкой распределителя зажигания (отсутствует на впрысковых авто).

Кроме того, неисправность может крыться в ЭБУ двигателя.
Самым доступным прибором для проверки катушки зажигания своими руками является мультиметр, включенный в режим омметра. Им замеряется сопротивление катушки зажигания, вернее, её первичной и вторичной обмоток.
Первичная обмотка имеет небольшое количество витков, к тому же она выполнена из провода большого сечения. Поэтому её сопротивление невелико – от 0,4 до 7 Ом. Измеряется между выводами катушки, к которым подключаются провода низкого напряжения.

Вторичная обмотка намотана большим количеством витков тонкого провода и, следовательно, имеет большее, чем у первичной, сопротивление. Для разных катушек оно имеет различные значения – 5000 до 18 000 Ом, это зависит от особенностей схем систем зажигания. Для индивидуальных катушек оно составляет 100 000 – 500 000 Ом.
Такой разброс значений обусловлен тем, что контактный способ прерывания цепи позволяет производить замыкание-размыкание провода питания первичной обмотки при значениях напряжения и тока, равных параметрам бортовой сети авто. Бесконтактный способ формирования импульса происходит при значительно меньших величинах, поэтому вторичные обмотки катушек имеют большее число витков (и большее сопротивление), чтобы обеспечить должную энергию разряда.
Эти значения сопротивлений обмоток – лишь приблизительны. Лучше всего узнать их точные значения, приводимые в описании электрооборудования конкретной модели машины.

Читайте так же:
Как сделать Геолокацию номера?

Разрядник для проверки катушки зажигания

Высоковольтный разрядник для проверки катушки зажигания

Проверить наглядно утечку напряжения в системе зажигания можно в темноте при работающем двигателе.

Кроме того, нужно знать схему цепи зажигания. Многие катушки имеют встроенное добавочное сопротивление (резистор) и, производя замеры вслепую, Вы можете измерить сопротивление первичной обмотки, последовательно включенной с резистором.

Проверку катушек зажигания и модулей можно осуществлять с помощью разрядника, который моделирует работу системы зажигания. Такой способ хорош, если расстояние между электродами разрядника выбрано правильно – с учётом того, что при работе мотора искра в свече проскакивает при большом давлении и в среде топливовоздушной смеси.
Проверить утечку напряжения и пробои в системе зажигания можно наглядно, достаточно открыть капот в темноте, когда двигатель работает. Если поблизости нет источников света, то все пробои искры на «массу» очень хорошо видны. Такой способ хорош для профилактики более крупных поломок – зачастую требуется лишь поменять высоковольтные провода.

В заключение можно сказать, что на срок службы катушки зажигания влияют лишь условия, в которых она эксплуатируется. Меняйте вовремя свечи и провода, не допускайте заливания моторного отсека водой, следите за состоянием электрооборудования – и, вполне возможно, Вам ни разу не придётся менять катушку.

Проверяем свечи зажигания и катушку

Далее необходимо оценить адекватность функционирования свечей. Прежде всего, снимает 2 высоковольтных провода с распределителя. После кладем проводку так, чтобы она находилась в 7 миллиметрах от мотора. Запускаем стартер. Если вы увидите искру голубого цвета, то система работает исправно. Если же оттенок будет отличаться, или же искра отсутствует вообще, необходимо заняться ремонтом системы.

Затем, в ситуации, когда у вас пропала искра с катушки зажигания, необходимо оценить работоспособность и самой катушки. Алгоритм тут ничем не отличается от проверки свечей. Берем провод, что идет от катушки, после чего подносим его к мотору. Если при запуске движка не будет искрить, то элемент неисправен.

Но на этом все работы не заканчиваются. Теперь следует взять омметр. Так можно будет обнаружить разрыв цепи. Если все нормально, то, проверяя первичную обмотку, мы увидим 3 Ома, а вторичную – 7000 Ом. Если полученные нами показатели будут ниже нормативных значений, следует приобрести новую катушку.

Если нету искры с катушки зажигания, стоит очень внимательно проверить всю проводку и контакты. Осмотрите изоляцию проводки, есть возможность того, что найдется определенный дефект. Прежде всего, необходимо распутать проводку, а также правильно ее разложить. Затем берем амперметр. Чтобы проверить с его помощью систему, следует соединить проводку трамблера, после чего включить зажигание.

Важно, чтобы полученный показатель тока не превышал допустимую для вашего транспортного средства норму.

Если же ток больше, чем нужно, это свидетельствует об обрыве, возникшем в случае короткого замыкания. Как правило, подобная неполадка возникает в том случае, если зажигание включено при выключенном моторе, что приводит к разрыву высоковольтных проводов.

Читайте так же:
Какое масло следует заливать в двигатель Лада Гранта?

Симптомы выхода из строя

Схема работы датчика Холла на Фольксваген Пассат б3

Разумеется, как и любой другой элемент в автомобиле Фольксваген Пассат Б3, датчик Холла может выйти из строя. Но перед тем, как приступить к его замене, следует точно определить неисправность. Для того чтобы понять, что данный компонент сломался и его пришла пора поменять, нужно понаблюдать за работой авто. Основные признаки поломки компонента приведены ниже:

  • В Фольксвагене пассат Б3 возникли проблемы с запуском. Машина может заводиться с очень большим трудом или вообще не запускаться. То есть искра будет полностью отсутствовать.
  • Вы заметили, что при работе на холостом ходу двигатель ведет себя не так, как раньше. В частности, двигатель начал очень сильно троить, в работе холостого хода есть перебои. Кроме того, плавание оборотов также может быть причиной поломки датчика Холла. Соответственно, спад оборотов может возникнуть из-за недостатка мощности.
  • Во время езды на высоких оборотах или в гору также появились рывки. Особенно чувствуется потеря мощности двигателя.
  • Некорректная работа мотора. ДВС может возникнуть абсолютно в любой момент. Также внезапно мотор может запуститься, если во время езды накатом вы нажали на педаль газа.

Как проверить катушку зажигания пассат б3

как проверить катушку зажигания пассат б3

Катушка зажигания является неотъемлемой частью системы пуска автомобиля. Без нее добиться старта мотора не получится, тогда как запустить двигатель без аккумулятора реально, который также играет важную роль в формировании первой искры.

Катушка зажигания устроена довольно просто, но даже она может придти в негодность при различных неисправностях автомобиля или из-за заводского дефекта. При этом на пуске двигателя работа катушки зажигания не ограничивается, и если она вышла из строя, когда мотор уже заведен, это приведет к его полной остановке.

Проверка катушки зажигания мультиметром — это верный и простой способ определить исправность агрегата и необходимость его замены.

Проверка катушки зажигания — это трехступенчатый процесс, который начинается с подготовки, после проходит визуальный осмотр и заканчивается тестированием при помощи приборов. Агрегат может проверяться на специализированных диагностических стендах в дилерских мастерских или профессиональных сервисах. Самостоятельная проверка катушки зажигания проводится при помощи мультиметра — универсального диагностического прибора широкого спектра применения.

Подготовительный этап

Перед тем как приступать непосредственно к диагностике катушки зажигания, необходимо обзавестись мультиметром (способным определять напряжение и электрическое сопротивление, Ом) и найти технической документацией по автомобилю. В машинах устанавливаются различные катушки зажигания, и параметры конкретной модели прописываются в «паспорте» автомобиля. Если машина покупалась «с рук», техническую информацию о ее агрегатах легко найти в интернете.

Читайте так же:
Как узнать какую сумму пособия по безработице назначили?

Параметры катушки зажигания, необходимые для ее диагностики, — это сопротивление первичной обмотки и сопротивление вторичной обмотки. Если обнаружить их не удалось, можно опираться при тестировании элемента на общие цифры, о которых речь пойдет ниже.

Визуальный осмотр катушки зажигания

Внешний вид катушки зажигания может различаться, в зависимости от модели. При этом она имеет характерные детали — корпус, крышка, два контакта и центральная клемма. Во время визуального осмотра достаточно внимательно взглянуть на корпус и поискать на нем сколы, трещины или прожженные области. Корпус выполняется из эбонита, и он не пропускает ток, в большинстве случаев неисправность катушки связана с внутренним повреждением.

Диагностика электронной системы управления двигателем и электрической цепи трамблера

Катушка зажигания располагается в трамблере, и для проверки напряжения необходимо отогнуть защелкнутый фиксатор и снять с трамблера провода, которые к нему подходят. Далее требуется взять мультиметр и установить на нем параметры для замера напряжения. После этого один из проводов мультиметра прикладывается к выводу катушки зажигания, а второй к корпусу автомобиля (то есть к массе).

Результатом подобного замера при исправной катушке зажигания должны стать 12 Вольт, отображаемые на мультиметре. Если имеются проблемы с электронной системой управления двигателем или электрической цепью трамблера, мультиметр покажет 0 Вольт.

Проверка вторичной обмотки на обрыв

Чтобы провести подобную диагностическую процедуру, необходимо установить мультиметр в режим измерения электрического сопротивления (Ом). Далее подключаем один из проводов устройства диагностики к положительному или отрицательному выводу катушки зажигания, а второй к центральной клемме.

Если в результате измерения у вас получилось значение около 6-8 кОм, это считается нормальным для большинства катушек. Некоторые могут выдавать значения до 15 кОм, что тоже считается приемлемым, но лучше уточнить данный параметр в технической документации автомобиля. В том случае, когда отклонения измеренных результатов серьезные, по отношению к цифрам, указанным в технической документации, можно говорить об обрыве во вторичной обмотке.

Проверка первичной обмотки на обрыв

Процедура диагностики первичной обмотки катушки зажигания практически не отличается от проверки вторичной обмотки. Вновь возьмите мультиметр, у которого установлен режим измерения электрического сопротивления, и подключите его провода к положительному и отрицательному выводу катушки зажигания, то есть к внешним контактам (в большинстве случаев).

Если в результате измерения мультиметр показывает значения около 0.5-2 Ом, значит, с первичной обмоткой нет проблем, и она работает в штатном режиме. Когда сопротивление отличается от данных значений, констатируется факт обрыва первичной обмотки.
