Устройство и замена реле топливного насоса

Устройство и замена реле топливного насоса

like0 04 Ноября 2016

  • Устройство и замена реле топливного насоса
  • Устройство и основные функции реле топливного насоса
  • Расположение, и признаки неисправности реле
  • Причины неполадок детали
  • Как заменить реле топливного насоса в автомобиле, пошаговая инструкция

star star star star star star star star star

Реле топливного насосаСегодня мы с вами поговорим о реле топливного насоса. Не многие автолюбители и владельцы автомобилей сталкивались с проблемами реле топливного насоса, скорее эту проблему обнаруживали в сервисных центрах. В этой статье мы рассмотрим устройство и функции реле, расскажем о причинах неполадок и научим вас проводить замену.

Устройство и основные функции реле топливного насоса

Для начала, нужно увидеть само реле, которое представлено на картине ниже.

Реле топливного насоса

  • 31– масса;
  • 30– +12В постоянное (вне зависимости от зажигания);
  • 15– +12 при включенном зажигании;
  • 50– +12 когда работает стартер;
  • TD– сигнал от системы зажигания;
  • TF– сигнал о температуре двигателя от блока управления впрыском КЕ.
  • Выходы: 87– подаёт питание на бензонасос;
  • 87H– обогрев датчика кислорода;
  • 87V– включает пусковую форсунку.

Неисправности реле топливного насоса можно выявить, когда какая-либо функция не выполняется. Для правильной диагностики неисправностей, приведём ниже функции, которые выполняет реле:

1.Управление работой топливного насоса. Когда включается зажигание – реле создаёт давление (в топливных магистралях), методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе «движка».

2. Обогрев датчика кислорода. Обогрев ДК включается на всех реле по разному: на одном – вместе с БН, на другом – через собственный транзистор. На старых версиях реле ТН не существовало обогрева датчика кислорода, но обогрев проводился (при работе насоса работал обогрев ДК).

3. Включение пусковой форсунки (ПФ) при пуске «холодного» двигателя. По времени, ПФ работает сколько же, сколько и стартер и зависит от температуры двигателя. Реле ТН определяет, сколько должна работать пусковая форсунка (получает информацию о температуре от блока управления КЕ). Так, если температура двигателя достигает плюс 60 градусов, то ПФ включается на долю секунды, но при низкой температуре форсунка может включаться и на 8-10 секунд.

Расположение, и признаки неисправности реле

Переходим к рассмотрению признаков неисправностей в реле топливного насоса. Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле. Увидеть расположение вы можете на картинке ниже. Реле топливного насосаТак же, местом установки реле ТН может быть область возле блока управления впрыском. Если рассматривать автомобили от ВАЗ, то реле находится под «торпедой».

  • Нет подачи питания на бензонасос;
  • Постоянно гудит насос (должен выключатся, после достижения оптимального давления);
  • Работает ТН даже после превышения максимального порога оборотов двигателя (данная функция есть не на всех автомобилях!)

Проводят диагностику реле ТН следующим образом: подключают лампочку между выходами 85 и 86. Если лампочка не горит после зажигания – реле неисправно. Ещё одни вариант: ставим перемычку между выходами 87 и 30; если после зажигания БН заработал, то реле сломано. Самым простым, но не самым дешёвым способом проверки является установка рабочего реле на место старого.

Читайте так же:
Какие диски можно поставить на Дэу Нексия?

Причины неполадок детали

Мы знаем о том, что собой представляет реле ТН, и какие признаки его поломки или некорректной работы. Теперь рассмотрим возможные неисправности реле. Самой первой и самой очевидной причиной неполадок в реле является его естественный износ. У каждой детали есть свой срок службы, и когда он проходит – она ломается.

  • Фабричный брак (не частое явление, но может быть и такое);
  • Попадание влаги (реле на вид будет очень ржавое);
  • Нарушение электрической цепи или короткое замыкание;
  • Вышли из строя конденсаторы.

Как заменить реле топливного насоса в автомобиле, пошаговая инструкция

Для начала, вам нужно найти это самое реле. Как уже писалось выше, в зависимости от автомобиля, оно может находиться в разных местах. Поэтому, расположение реле ТН в данной статье может отличаться от расположения в вашем автомобиле. Но! Порядок замены будет оставаться прежним.

  1. Демонтируем центральный подлокотник;
  2. Снимаем часть «торпеды», в которой находится пепельница и прикуриватель;
  3. Снимаем пластиковую защиту;
  4. Откручиваем гайки, которые крепят реле к кузову;
  5. Вытаскиваем старое реле и устанавливаем новое в пазы. Порядок сбора аналогичен порядку разбора.

Мы расписали причины и признаки неисправностей реле бензонасоса, рассмотрели его функционал и месторасположение. При диагностике отклонений от нужной работы, нужно немедленно заняться этой деталью автомобиля, так как если реле ТН полностью перестанет работать – вы не сможете завести автомобиль. Таким образом, прочитав эту статью, вы сможете сами произвести замену этой детали в своём гараже.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Признаки плохого или неисправного реле топливного насоса

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания. Он часто находится в блоке предохранителей, расположенном в отсеке двигателя, и выполняет функцию основного электронного переключателя, который управляет питанием топливного насоса. Реле топливного насоса обычно управляется модулем управления зажиганием или трансмиссией и при включении подает ток на топливный насос, чтобы он мог функционировать. Поскольку реле топливного насоса управляет питанием топливного насоса, любые неисправности в нем могут вызвать проблемы с топливным насосом, которые могут вызвать проблемы с управляемостью автомобиля. Обычно неисправное или неисправное реле топливного насоса вызывает несколько симптомов, которые могут предупредить водителя о проблемах.

1. Двигатель глохнет

Одним из первых симптомов проблемы с реле топливного насоса является внезапно заглохший двигатель. Если у реле топливного насоса есть проблема во время работы автомобиля, оно отключит питание топливного насоса, что приведет к остановке двигателя. Неисправное реле может привести к перезапуску автомобиля через некоторое время, а полностью неисправное реле — нет.

Читайте так же:
Как проверить работу генератора не снимая его?

2. Двигатель не запускается

Еще одним признаком неисправного реле топливного насоса является то, что двигатель не запускается. Если реле топливного насоса выходит из строя, топливный насос останется без питания. Двигатель может по-прежнему заводиться при повороте ключа, однако он не сможет запуститься из-за недостатка топлива. Этот симптом также может быть вызван целым рядом других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

3. Нет шума от топливного насоса

Другим симптомом, который может намекает на проблему с реле топливного насоса, является отсутствие шума от топливного насоса, когда ключ включен. Большинство топливных насосов издают тихий гул или хныканье, которые можно услышать изнутри автомобиля, если их внимательно слушать, или снаружи автомобиля рядом с топливным баком. Если реле топливного насоса выходит из строя, оно отключает питание топливного насоса, что делает его неработоспособным и, следовательно, отключает звук при включении зажигания.

Хотя реле топливного насоса является очень простым компонентом, оно играет очень важную роль в правильной работе автомобиля. Если на вашем автомобиле наблюдаются какие-либо из перечисленных выше симптомов, или вы подозреваете, что у вашего реле топливного насоса возникла проблема, обратитесь к профессиональному технику для осмотра автомобиля, чтобы определить, следует ли заменить компонент.

Электропроводка

При отказе насоса топливного, прежде всего, необходимо убедиться, что цепь была смонтирована правильно. К его электроприводу ведет три провода:

  • один – к датчику топлива;
  • два – к контактам самого мотора.

Разобраться здесь поможет обычная лампочка на 12 вольт. Ее подключают к питающим проводам. При включении зажигания она загорится – это значит, что электрика подается правильно.

Также лампой проверяют и работоспособность самого мотора. Ее в этом случае присоединяют к выступающим клеммам привода, причем ее кратковременное вспыхивание будет свидетельствовать в данном случае о неисправности этого элемента.

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера. Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

  1. Извлечь реле К2 из разъема.
  2. Включить зажигание.
  3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
  4. Если послышалось жужжание насоса, то необходимо поменять реле К2.
Читайте так же:
Какой антифриз заливать в бмв х6?

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

Будьте аккуратны при подключении проводов напрямую и проследите, чтобы рядом не было капель бензина, от искры он может вспыхнуть.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

  1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
  2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.
  3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.

Щелчок реле бензонасоса после поворота ключа зажигания

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

  • водитель вставляет ключ в замок и включает зажигание;
  • после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
  • затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
  • последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
  • после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Стартер автомобиляРекомендуем также прочитать статью о том, что делать, если стартер щелкает, но не крутит двигатель. Из этой статьи вы узнаете об основных причинах данной неисправности, а также о том, как проверить стартер своими руками.

Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Читайте так же:
Какое масло лить в Dacia Logan?

Как проверить реле топливного насоса

Неисправность реле бензонасоса: проврека и замена

Реле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания на бензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.

Часто при необходимости самостоятельного ремонта автолюбители интересуются, где находится реле бензонасоса ваз 2110 инжектор. На указанной модели расположение реле бензонасоса выполнено возле левой ноги пассажира под торпедо. Следует добавить, что рядом также установлен предохранитель топливного насоса.

Признаки и симптомы неисправности реле топливного насоса

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

  • водитель вставляет ключ в замок и включает зажигание;
  • после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
  • затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
  • последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
  • после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Читайте так же:
Как вернуть контакты в Ватсапе?

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

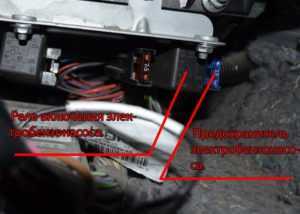

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

  1. Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу. Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
  2. В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Предохранитель бензонасоса: неисправности и место расположения

Частой поломкой, которая связана с топливной системой, является то, что перегорает предохранитель бензонасоса. В этом случае питание на насос не подается, сам топливный насос перестает качать бензин в магистраль. В результате автомобиль глохнет, насос не жужжит в бензобаке после поворота ключа зажигания, двигатель не заводится.

Почему горят предохранители бензонасоса

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.

Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.

Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.
